我以为GPIO就是配个上下拉写个高低电平那么简单，直到我遇到了按键误触发和LED微亮的问题，才发现这里面水挺深的。

点亮LED，按键失灵，谁动了你的IO？

我刚开始学STM32的时候，也是照着教程，调个库函数，点亮LED就完事了。那时候觉得，GPIO嘛，不就是个输入输出，没啥难的。但是后来自己做项目，发现同样的代码，换个板子，换个环境，结果就不一样了。

就拿按键检测来说。我一开始用浮空输入，结果发现按键没按的时候，引脚电平老是乱跳，根本没法稳定检测。后来才知道，浮空输入是高阻态，引脚电平完全由外部决定，没接上拉或者下拉电阻，就容易受干扰。正确的做法是用上拉输入或者下拉输入，给引脚一个确定的电平。

还有输出模式。一开始我只知道推挽输出，所有的LED都这么配。后来做I2C通信，发现必须用开漏输出，才能实现多个设备共享一根线。开漏输出只能输出低电平或者高阻态，需要外部上拉电阻才能输出高电平。这跟我之前理解的完全不一样。

再说说那个输出速度的设置。我刚开始以为速度越高越好，把所有引脚都配到最高速。结果发现板子上的干扰信号多了，功耗也上去了。后来才知道，速度选择直接影响功耗和电磁干扰。低速信号用低速模式，高速信号才用高速模式，这才是正确的用法。

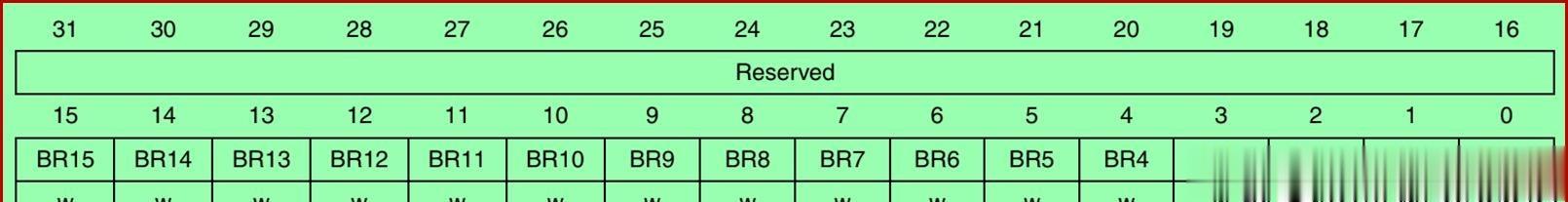

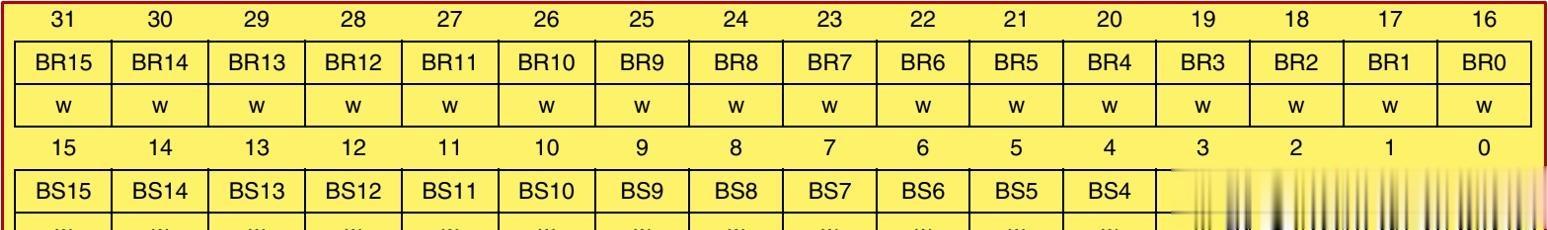

寄存器这个东西，我以前觉得太底层，不敢碰。直到有一次，我看了一个高手写的代码，他用BSRR和BRR寄存器直接操作GPIO，那个效率，那个可靠性，让我大开眼界。直接操作ODR是“读-改-写”，容易在中断里出问题。而BSRR和BRR是一键式操作，写1生效，写0无影响，是原子操作，特别适合在RTOS或者高优先级中断里用。

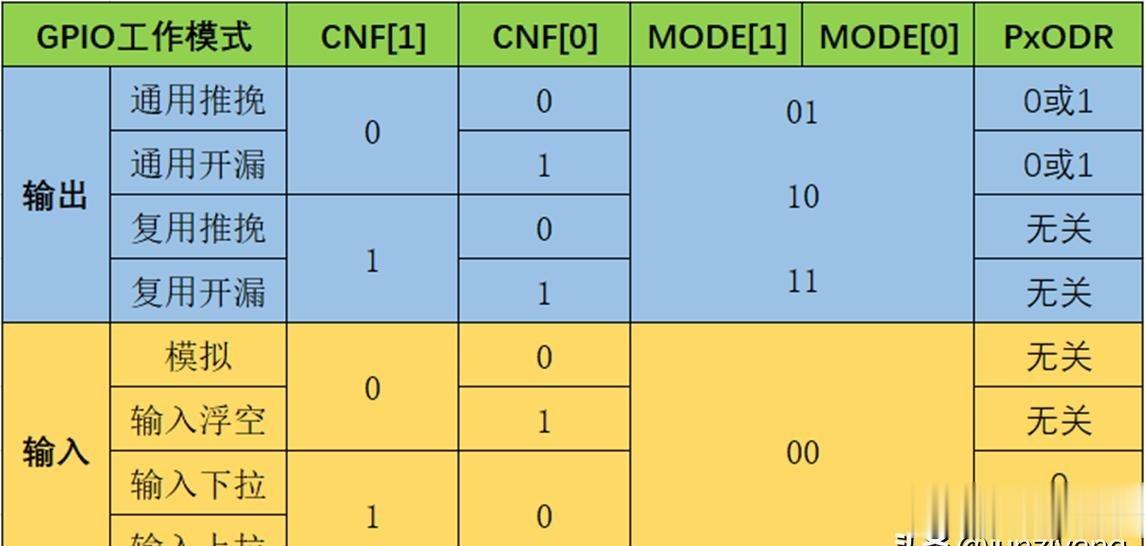

我现在慢慢理解了，GPIO不是简单的“读”和“写”，它是一个可编程的“电气接口”。每个引脚通过配置寄存器，可以变成输入、输出、复用或者模拟模式。这些配置背后，其实是一套寄存器设计哲学。理解了这些，再看那些库函数，就感觉清晰多了。

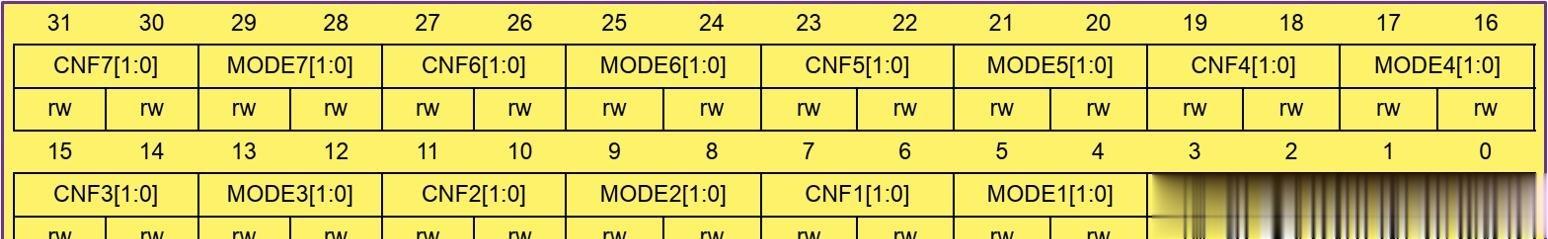

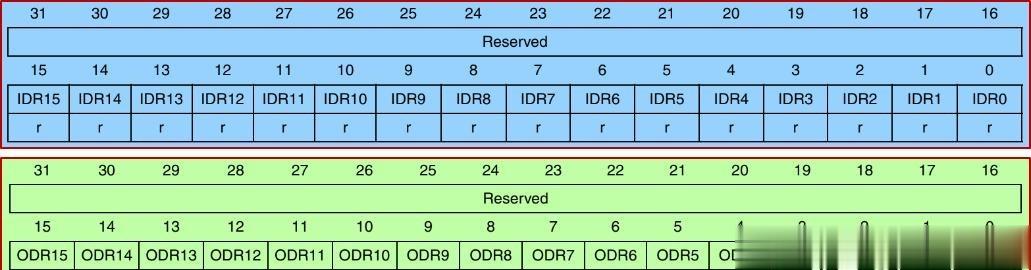

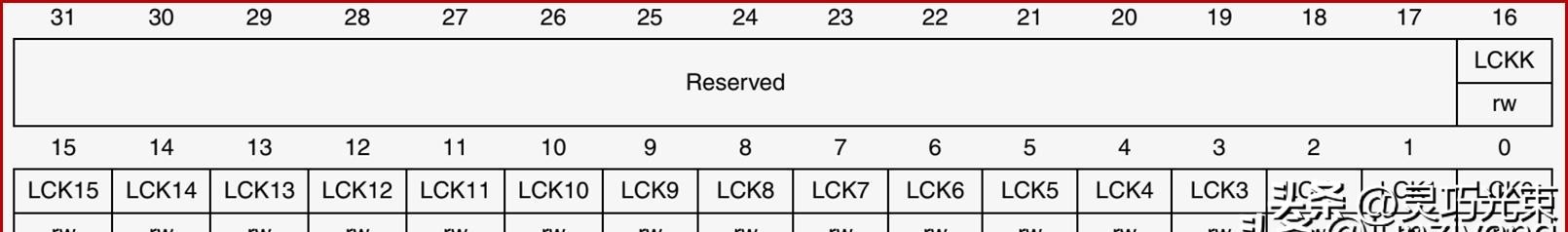

比如说，每个GPIO端口都有一组独立的寄存器，CRL和CRH负责配置，IDR和ODR负责数据读写。这些寄存器，就像是硬件的开关和逻辑电路，我们通过配置它们，来告诉芯片怎么跟外部世界打交道。

还有一个平时容易忽略的点，就是复位后的默认状态。STM32的引脚默认是浮空输入，这就意味着，如果你不配置就直接用，引脚的电平是不确定的。这很容易导致一些奇怪的问题。所以，工程上建议，在初始化的时候，把所有未使用的引脚都配置成模拟输入，这样可以降低功耗，减少干扰。

我现在学东西，喜欢先看手册，再看代码。看到寄存器，就能想象出它对应的硬件电路。看到库函数，就知道它背后调用了哪些寄存器。这样学起来，虽然慢，但是扎实。遇到问题，也更知道从哪里下手。

GPIO是STM32入门的第一个坎，也是最重要的一个坎。不要满足于点亮LED，试着用不同的方式去实现，比如用寄存器，用标准库，用HAL库。对比它们的差异，理解它们背后的原理。多读手册，多做实验，慢慢地，你就能真正掌握GPIO。

掌握了GPIO，就等于掌握了跟外部世界沟通的语言。后面学SPI、I2C、UART，你会发现，它们都是在GPIO这个基础上，通过特定的协议来交换信息的。所以，GPIO搞明白了，后面的路就顺了。
