现状挑战：目前手机射频前端模块（FEM）的主流技术是砷化镓异质结双极晶体管（GaAs HBT），它已经统治了市场十多年。

新方案：研究团队开发出了具有高功率附加效率（PAE）、高功率密度和低噪声放大能力的硅基GaN HEMT。

目标：这种新技术旨在取代GaAs HBT，用于下一代智能手机的发射/接收模块。

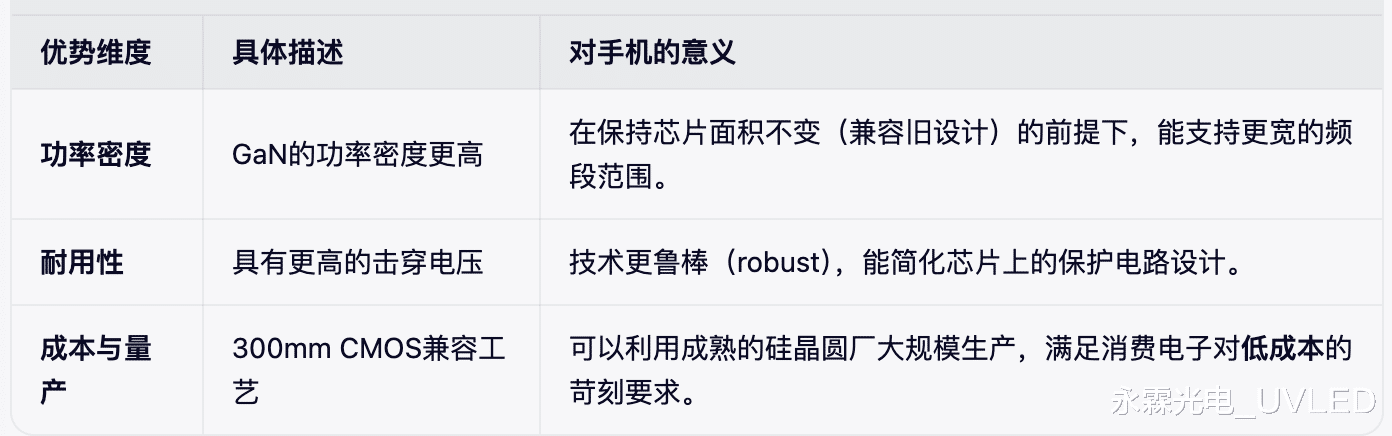

团队发言人Qingyun Xie（ASTAR研究员）指出了GaN相比传统HBT的三大核心优势：

工艺细节：使用MOCVD生长的150mm外延片，基于高阻硅衬底。

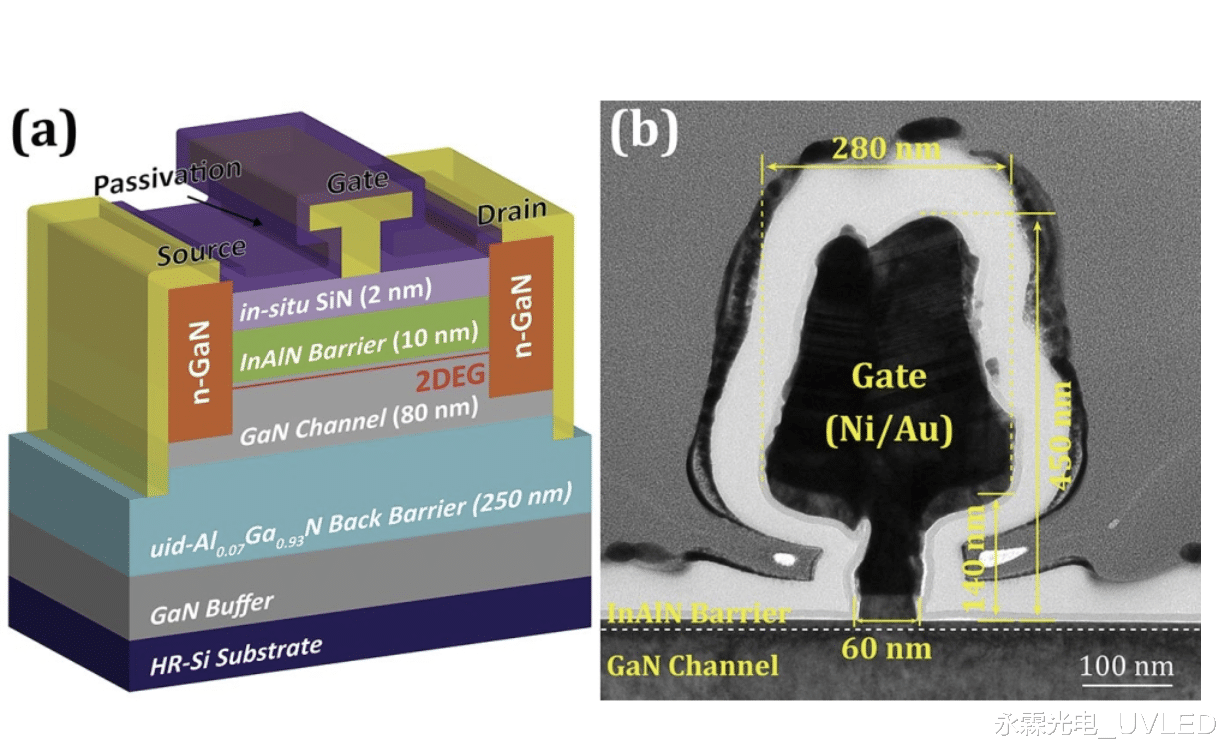

关键结构：采用了InAlN势垒层（提供强极化）和超薄GaN沟道。

栅极长度：100nm（被描述为“中等缩放”）。

性能数据（100nm栅长器件）：

频率性能：截止频率 100 GHz，最大振荡频率 254 GHz（覆盖毫米波通信需求）。

功率表现：饱和输出功率密度 1.19 W/mm。

效率：功率附加效率（PAE）高达62.3%。

低噪声：在10GHz到40GHz频段内，最小噪声系数小于1.4 dB（被评为“出色”）。

单片集成：如果射频开关性能也能达标，理论上可以用这种工艺在同一芯片上集成LNA（低噪声放大器）、PA（功率放大器）和开关，形成单片集成的收发模块。

下一步计划：优化低电压性能、探索增强型（E-mode）晶体管以及表征线性度。

编者观点：

1. 射频前端的“降维打击”目前的手机射频前端市场（尤其是功率放大器PA）长期被Skyworks、Qorvo、Broadcom等美日大厂垄断，且多采用GaAs工艺。如果硅基GaN技术成熟，中国厂商将有机会利用国内庞大的硅基半导体制造产能（如中芯国际等Foundry），绕开GaAs的专利壁垒和稀缺产能，实现射频前端的国产化替代。

2. 5.5G与毫米波的刚需随着通信速率提升，频段向更高频（毫米波）发展是必然趋势。GaN的高频、高功率密度特性完美契合了5.5G/6G手机的需求。在深圳这个5G/6G研发重镇，这项技术为未来的手机天线设计提供了新的思路——更小的体积、更少的发热、更强的信号。

3. 挑战与落地难点

晶圆尺寸：文中提到目前是150mm（6英寸）外延片，而要实现低成本量产，必须过渡到200mm甚至300mm（8英寸/12英寸）。这中间涉及材料应力、缺陷密度控制的工艺跨越。

工艺复杂度：文中提到了MBE重生长、原子层沉积（ALD）等复杂步骤，这会增加制造成本。如何在保持性能的同时简化工艺，是商业化成败的关键。

4. 产业链联动这项技术的成功不仅关乎芯片设计，更利好材料端（Soitec的SmartSiC等硅基GaN衬底技术）和设备端（MOCVD设备厂商）。对于深圳的供应链来说，这意味着从材料采购到封测环节都需要进行相应的技术储备。

它标志着GaN技术正从“高大上的雷达/快充”领域，正式向“海量的消费电子（手机）”领域发起冲锋。如果2026年是突破之年，那么未来的3-5年将是深圳乃至全球电子厂商争夺这一新赛道的关键窗口期。
