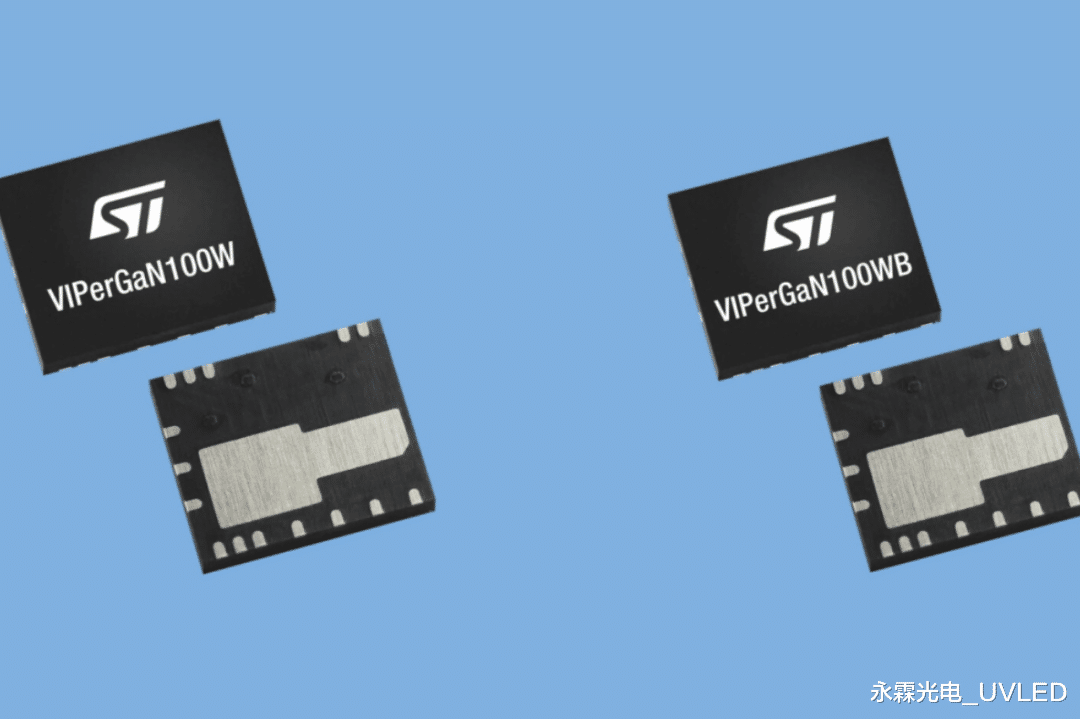

1. 核心事件：STMicroelectronics 推出了两款新型 100W VIPerGaN 高压转换器（型号：VIPerGaN100W 和 VIPerGaN100WB）。

2. 目标应用领域：

家用电器（如咖啡机、空调）楼宇与家庭自动化智能照明消费电子（电视机、设备充电器）

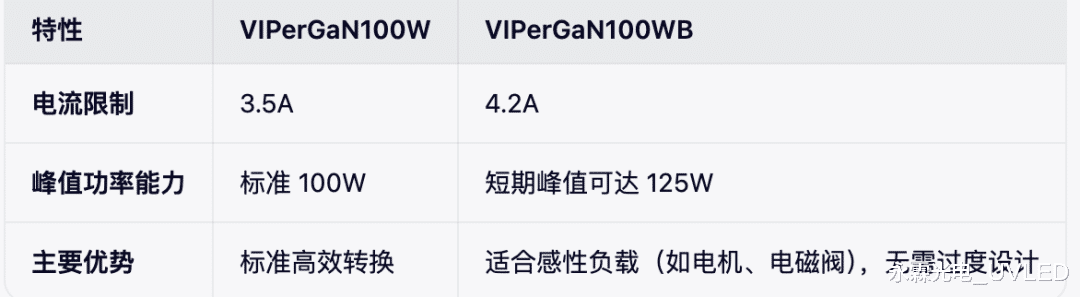

3. 产品关键规格对比：

4. 技术亮点：

单片集成：

集成了 700V GaN 功率晶体管、栅极驱动器和反激控制器（Flyback Controller）。

封装：

5mm x 6mm QFN 封装，体积小。

效率：

参考设计（EVLDVIPGAN100WP）峰值效率超过 92%，功率密度达 24W/in³。

静音模式：

具有谷值锁定（Valley lock）技术，确保音频范围内无噪声。

编者观点：

1. 氮化镓（GaN）技术的普及化与下沉这不仅仅是关于发布两个芯片，而是标志着 GaN 技术正在从高端手机快充（几十瓦）向更广泛的中大功率家电领域（100W+）渗透。在深圳这个硬件之都，这意味着未来的家电设计将更紧凑、更节能，供应链对于 GaN 器件的采购需求将进一步扩大。

2. “单片集成”是解决痛点的关键文中强调了 ST 的产品是“Monolithic”（单片集成），即把功率开关、栅极驱动和控制器做在同一个芯片上。这解决了 GaN 早期推广时的一个大痛点：设计门槛高。

分析：

传统分立式 GaN 方案需要工程师精细调整栅极电阻和电感。ST 的方案通过集成“GaN 门驱动器”，免去了繁琐的调试，让中小功率的电子工程师能像使用普通芯片一样使用 GaN。这对于深圳大量中小型硬件开发团队来说，降低了使用先进宽禁带半导体的门槛。

3. 针对感性负载的优化（家电智能化的刚需）VIPerGaN100WB 特意增加了对 125W 峰值功率的支持。这是一个非常务实的改进。

分析：

家电（如咖啡机、空调）内部常有电机或压缩机（感性负载），启动瞬间电流很大。旧方案为了应对这个峰值，往往需要选用功率余量很大的电源（即“大马拉小车”），造成浪费。新芯片允许“削峰填谷”，让 100W 的电源也能安全驱动偶尔需要 125W 启动功率的设备，极大地优化了物料成本（BOM Cost）。

4. 中国市场的机会深圳是全球电子制造中心，ST 选择在此时（2026年）发布针对家电和消费电子的产品，显然是看中了中国庞大的智能家居市场。对于在深圳的从业者而言，这意味着掌握基于 GaN 的高密度电源设计将成为一项更具竞争力的技能。

这是一个典型的“技术红利释放”案例。ST 利用 GaN 的高频特性减小了电源体积，并通过高度集成降低了成本，正在让“更小、更静音、更高效”的电源成为家电和消费电子的标配。
