电子设备里它无处不在，但多数人不懂它，为什么MOS管是开关王？

我当年学MOS管的时候，也是一头雾水。书上全是公式和曲线，看得人头疼。后来我想通了，它就是个用电压控制的开关，比普通开关高级点，但也没那么玄乎。今天我就用大白话，把它的原理和用法给你讲明白。

先说个最形象的比喻。你见过那种带把手的智能水龙头吧？手一伸过去，水就自动流出来。MOS管跟这个很像。它的栅极就是那个感应器，源极是进水口，漏极是出水口。你给栅极加上电压，就像手伸过去，水流就出来了。电压越大，水流越大，但这里有个关键——控制端几乎不费电，这就是它比三极管厉害的地方。

为啥现在手机、电脑、电动车里全是MOS管？因为它有几个天生的优点。第一，输入阻抗特别高，意思就是控制它几乎不消耗电流，好比用一根羽毛就能推动一扇大门。第二，导通之后电阻极小，电流通过时发热少，效率高。第三，它结构简单，可以做成很小的芯片，一个CPU里能集成几十亿个。

咱们拿最常见的N沟道增强型MOS管来拆解。它的内部像个三明治。最底下是P型硅，像个充满空穴的基底。然后在上面挖两个坑，注入高浓度的N型材料，做成源极和漏极。这两个坑之间，隔着一层极薄的二氧化硅绝缘层，再在上面盖个金属片，就是栅极。这个绝缘层是核心，让栅极和下面的沟道完全隔开，所以电压才能“隔空”控制电流。

没加电压的时候，源极和漏极之间是断开的。因为两个N区跟中间的P区形成两个背靠背的PN结，电流根本过不去。这时候MOS管是关着的，就像没拧开的水龙头。

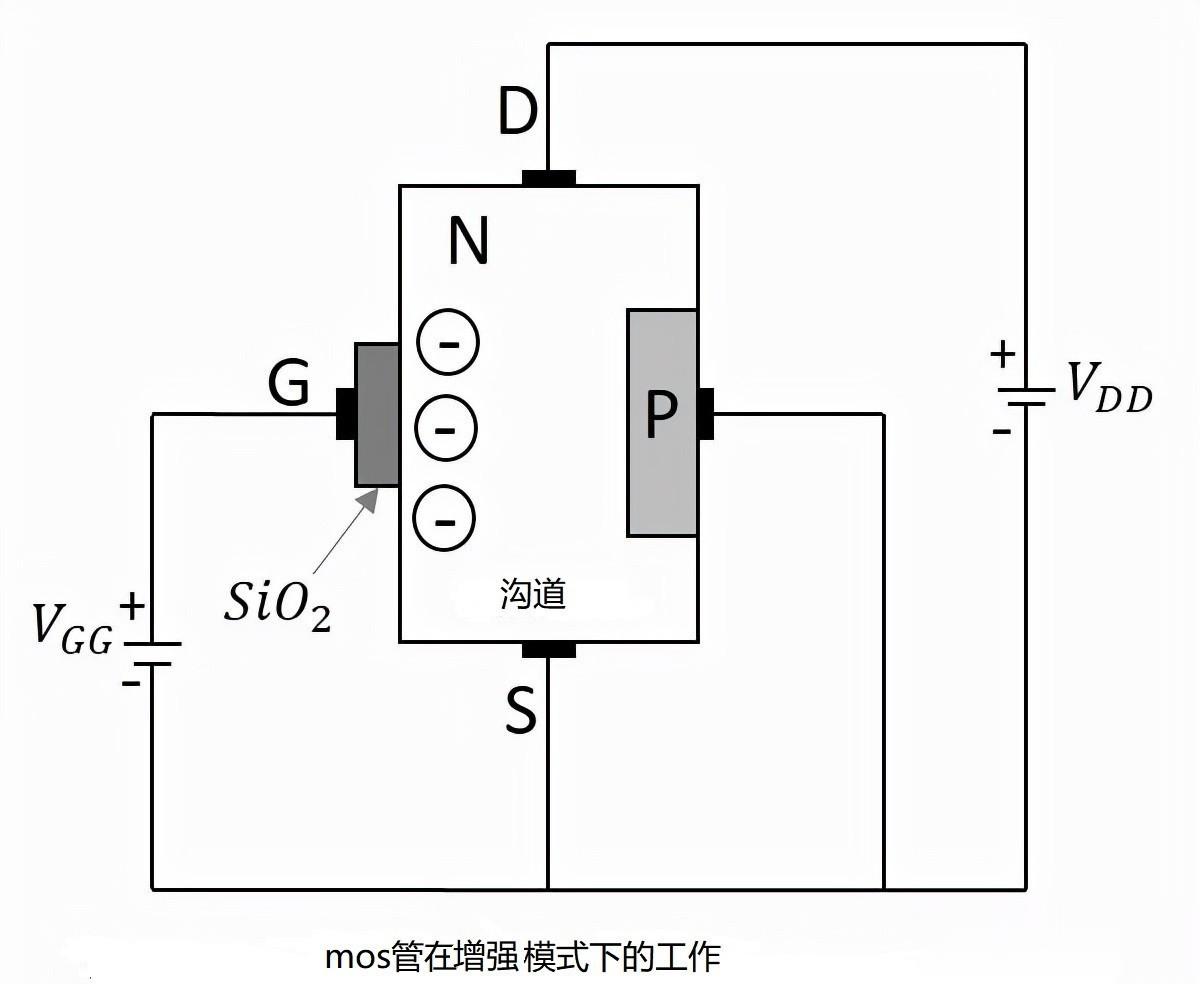

当你给栅极加上正电压，就像在绝缘层上产生了一个电场。这个电场会吸引P区里本来很少的自由电子，把它们拉到绝缘层底下。当电压超过一个临界值，也就是阈值电压，这些电子多到能连成一条导电通道，叫反型层，也叫N沟道。这时候源极和漏极就通了，水龙头打开了。

这个阈值电压很重要，选型的时候一定要看。比如你要用MOS管做开关，控制3.3V的逻辑信号，那就得选阈值电压低于2V的管子，不然加3.3V也打不开。

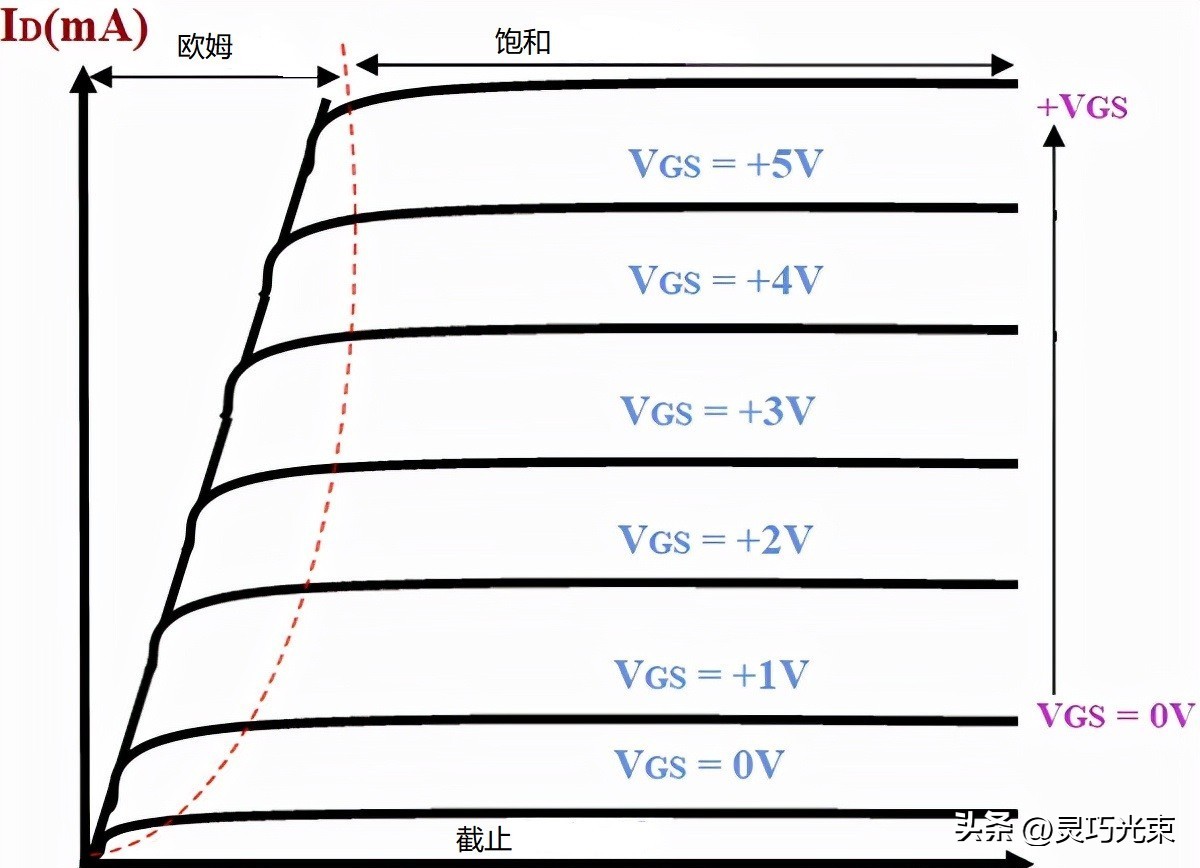

MOS管有三个工作状态，咱们一个一个说。第一个是截止区，就是栅极电压不够，管子完全关断，电流为零，相当于开关断了。第二个是可变电阻区，也叫线性区，这时候栅极电压已经够大，但漏极和源极之间的电压还比较小，管子就像一个可调电阻，电压越大，电流越大，电阻越小。第三个是饱和区，也叫恒流区，这时候漏极电压足够高，电流基本不随电压变化，只受栅极电压控制，像个压控电流源。

做开关的时候，一定要让MOS管工作在可变电阻区。因为这时候导通电阻最小，发热最小。比如你拿它控制一个电机，如果让它工作在饱和区，管子会像个小电阻加热器，很快就烧了。做放大器的时候，才需要让它工作在饱和区，因为这时候电流稳定，放大倍数高。

搞清楚了NMOS，还有PMOS。区别在于，NMOS用电子导电，导通电阻小，便宜，最常见。PMOS用空穴导电，电阻大，贵。实际选型时，只要能NMOS，就不用PMOS。比如做高端驱动，用NMOS加上自举电路，比直接用PMOS效果更好。

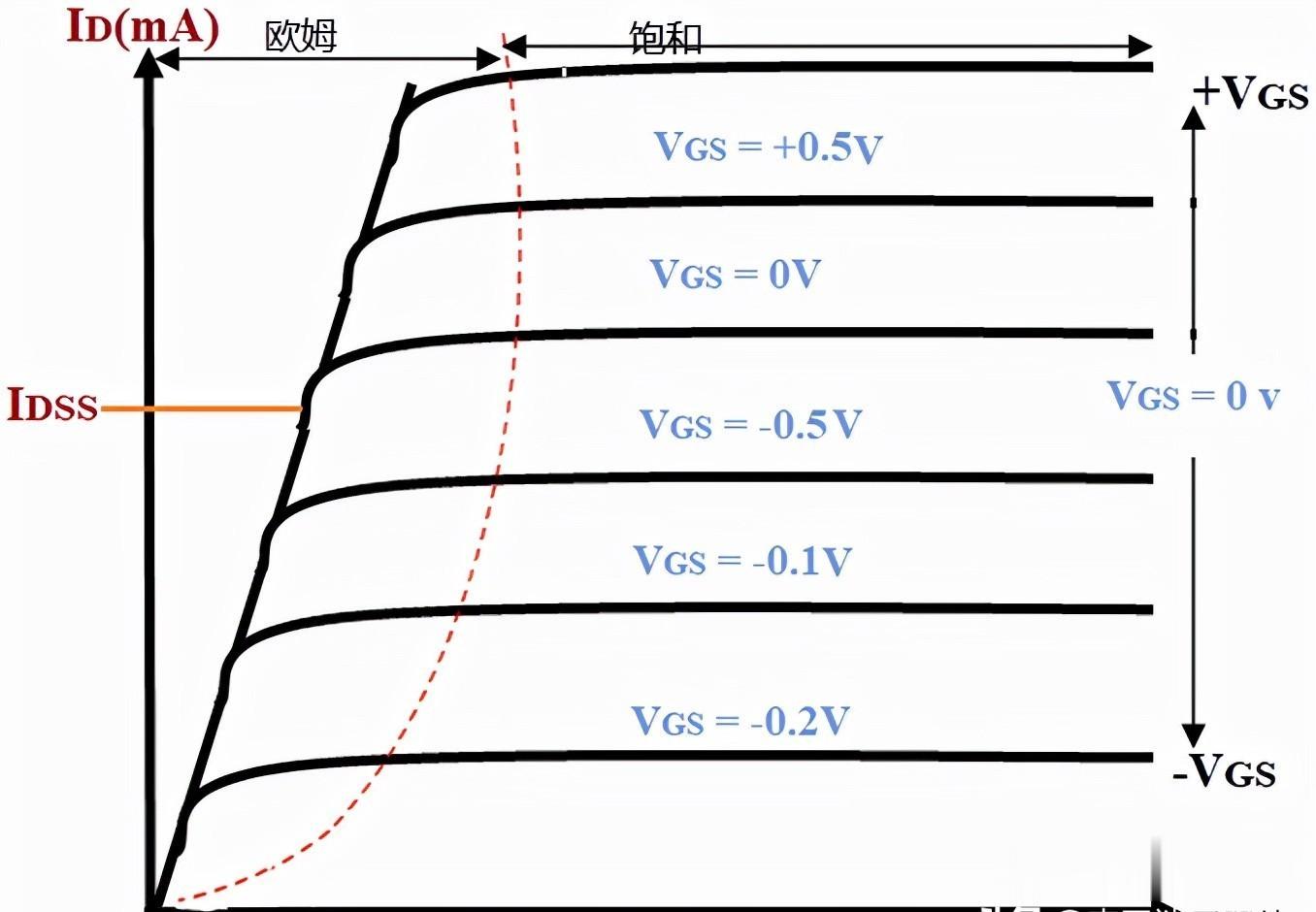

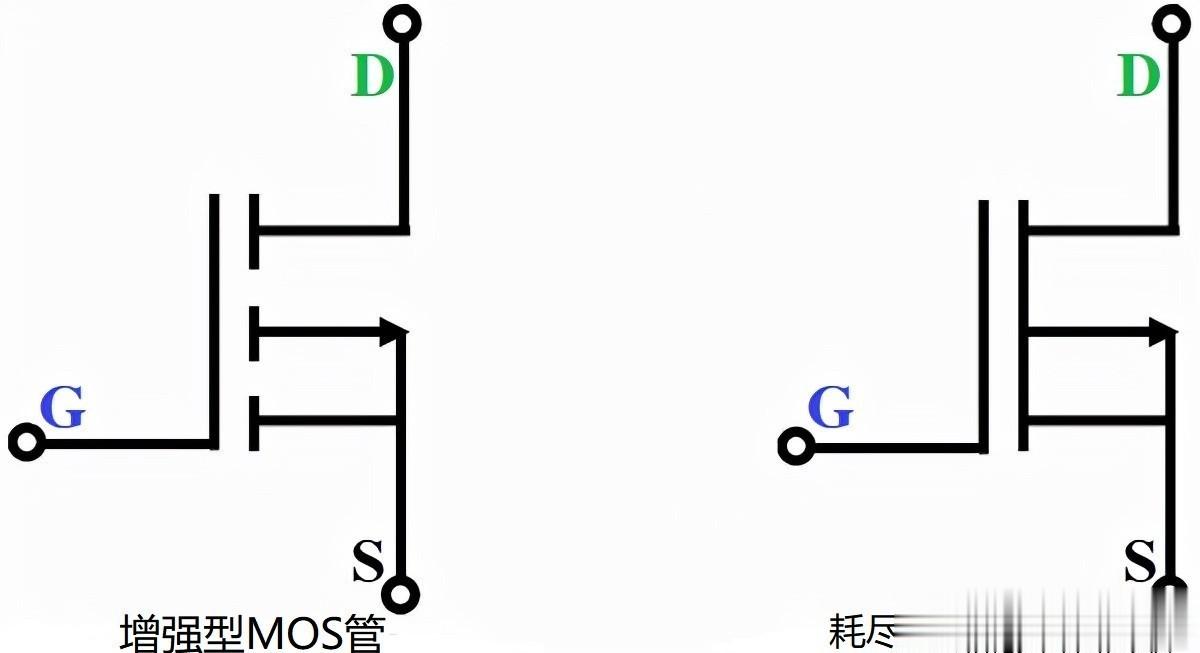

还有两种分类：增强型和耗尽型。增强型是默认关断的，不加电压就不通，这是主流。耗尽型是默认导通的，需要加电压才能关断，用得很少。

最后说几个实战避坑的点。第一，MOS管里有寄生电容，开关速度受它限制，驱动电路要设计好。第二，管子内部有个体二极管，从漏极到源极，在驱动电机这种感性负载时，这个二极管能起到续流保护作用。第三，选型看三个关键参数：漏源击穿电压，不能超过；导通电阻，越小越好；阈值电压，要跟驱动电压匹配。

MOS管没那么神秘，它就是电压控制的智能开关。理解了电场形成沟道的原理，再记住三个工作区，你就能轻松用它做开关或者放大器。下次再遇到电路图里的MOS管，你就能一眼看出它是在干啥了。
