在工业自动化领域，EtherCAT总线型一体机正成为智能制造升级的关键组件。面对市场上种类繁多的产品，工程师们往往面临选型困惑：如何在保证性能的前提下，兼顾空间利用、断电保护和通讯效率？本文将从技术维度深入解析集成式步进电机的选型要点，并结合立三（LEESN）的实际产品方案，为自动化设备开发者提供参考。
EtherCAT一体机选型的三大考量维度集成度与空间优化传统分体式驱动方案需要单独布置驱动器、电机和编码器，接线复杂且占用设备内部大量空间。在贴片机、医疗设备等对体积敏感的应用场景中，这种设计往往导致设备整体尺寸增大，增加生产成本。驱动与电机一体化设计通过将控制单元、功率模块与执行机构融合，可节省约30%-40%的安装空间，同时减少线缆干扰风险。

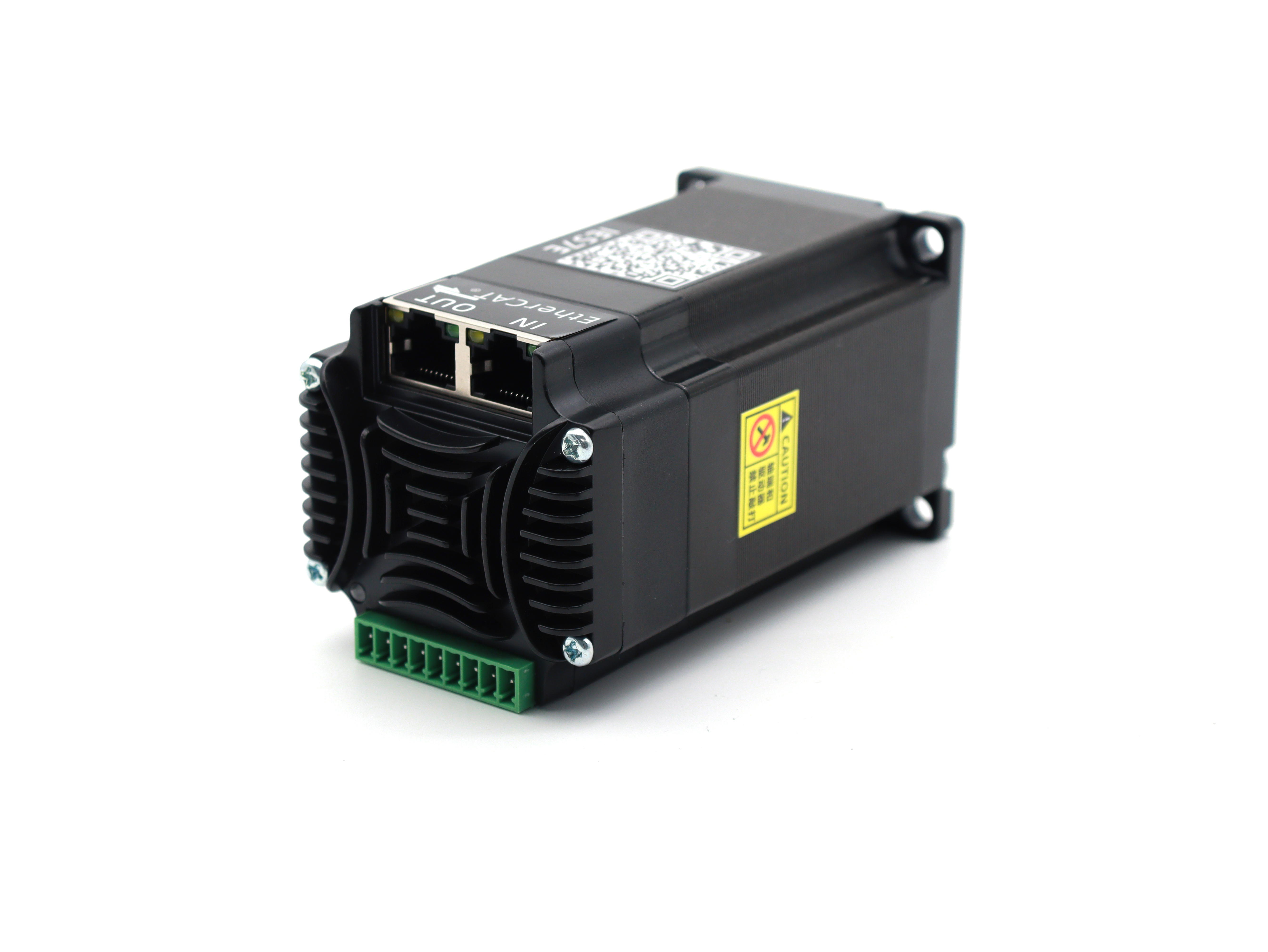

立三IE系列集成式步进电机采用驱动+电机+编码器三合一架构，标配4096线编码器实现全闭环控制。这种设计简化了系统布局，还通过实时电流调整技术，根据负载动态变化调节驱动电流，静止时电流趋近于零，有效降低了发热问题。
断电位置保持能力在物流分拣、医疗影像设备等需要频繁启停的场景中，断电后位置丢失会导致设备每次重启都需要执行原点复归操作，既降低效率又增加机械磨损。传统方案通常依赖机械式原点传感器，但此类传感器易受环境温湿度、振动影响，可靠性较低。
立三多圈集成式步进电机通过内置无电池机械式多圈绝对值编码器，实现了真正的断电位置记忆功能。该技术利用机械齿轮组计数原理，可记录1599圈的位置信息。即使长时间断电，系统重启后可立即获取当前位置，无需原点传感器，也免去了电池更换维护的困扰。
通讯协议兼容性现代自动化系统普遍采用总线通讯架构，EtherCAT、CANopen、Modbus-RTU等协议各有应用场景。选型时需确认产品是否支持目标协议，以及能否通过固件升级适配未来系统扩展需求。
立三IE系列集成式步进电机进一步支持EtherCAT协议，并集成智能运动控制功能，允许预存运动程序并通过IO或通讯指令调用，降低上位机通讯负担。
主要亮点行业前列的 27.5mm 超薄设计驱动器厚度*27.5mm，外形与电机本体完全一致，真正实现“即装即用”，节省安装空间，适配狭小机柜。
四合一高度集成步进驱动器 + 编码器 + 电机 + EtherCAT 控制，一体化设计，无需外置驱动器，大幅简化系统结构。
· 宽幅电压范围：IE28/IE35 9~36VDC
IE42:9~48vdc IE57~86:24~60V DC
· 编码器精度：0.022°（4096线 / 16384脉冲）
· IO 输入：4路光电隔离，支持 3.3~24V
立三技术方案的差异化优势伺服级控制算法赋能步进系统传统步进电机存在固有缺陷：随速度提升力矩下降快，低速运行时力矩波纹导致振动明显，中频段易触发共振点。立三通过32位DSP数字驱动技术结合矢量控制算法，使步进系统获得接近伺服的动态响应能力。
多圈编码器的独有校准模式市场上多数多圈编码器需要通过对拖或手动转动设定原点，调试流程繁琐。立三提供独有校准模式，无需对拖即可完成原点定位，大幅简化了设备调试流程。这一功能在机械臂、小型测试设备等需要频繁更换工装的场景中尤为实用。
全系机座覆盖与防护设计立三一体机系列涵盖28~86系列机座，既能满足微型自动化设备的轻载需求，也可应对中大型设备的高扭矩要求。所有产品均具备防反接保护功能，避免接线错误导致硬件损坏。此外，闭环产品采用磁编技术，具备高转速、快速响应、防尘防油及抗干扰能力强的特点，适应恶劣工况环境。
· 自动化装配线
· 机器人关节
· 精密定位平台
· 包装设备
· 医疗设备
选型决策的技术验证要点在选型前，建议从以下维度进行验证：
负载匹配测试：确认电机额定扭矩是否满足实际负载需求，留有20%-30%余量应对启动冲击。
温升测试：在连续运行工况下测试电机温升，确保不超过额定值。
通讯稳定性验证：在目标总线环境下测试响应时间和丢包率。
断电恢复测试（针对多圈系列）：模拟断电后验证位置保持精度。
立三作为专注于高性价比、集成化、数字化步进驱动方案的提供商，通过深厚的技术沉淀，将32位DSP技术、矢量控制算法与多圈绝对值编码器集成技术融合，有效解决了传统步进系统在平稳性、空间利用和可靠性方面的痛点。对于追求设备小型化、智能化升级的自动化工程师而言，其产品矩阵提供了从分体式驱动器到全集成一体机的完整解决方案，值得在选型阶段进行深入评估。
在工业4.0背景下，驱动系统的集成化趋势不可逆转。选择具备闭环控制、断电保护和多协议支持的一体机方案，不但能提升当前设备性能，更能为未来系统升级预留技术接口，这正是智能制造时代选型决策的主要逻辑。
