2026年8月初，半导体行业被一条消息牵动：日本被指扩大对华先进封装设备出口审查，高端固晶机、晶圆减薄机、激光隐切机和高精度分选机都在流传名单里。

过去大家盯着光刻机，如今竞争却开始向芯片制造后端移动，所谓芯片缝合技术，就是把不同功能的芯粒、存储器和基板高效连接起来。

日本在设备、材料和基板领域根基很深，看起来握着不少筹码。

可就在外界讨论供应风险时，中国一台国产板级抛光装备已经拿到客户订单，日本的新限制到底是不是真事，中国手里的这张牌又有多大分量？

日本新规传得很快，官方文件仍未出现

市场流传的版本写得十分具体，声称日本从2026年8月1日起，对多种先进封装设备实施更严格的出口许可管理。

消息还列出设备名称，并将影响对象指向中国先进封装产线，很快被不少行业渠道重复转载。

日本确实在2023年3月宣布，计划将23类半导体制造设备纳入出口管理，相关措施于2023年7月23日实施。

日本经济产业省当时公布了政策说明，这轮措施主要涉及前道制造设备，不等于2026年又新增了一份先进封装设备清单。

消息能够迅速扩散，说明行业里已经存在真实的供应链焦虑，这份焦虑为何会集中落到日本身上，还得看它在先进封装产业里占据了哪些位置。

日本的筹码，不只是一张出口清单

日本在先进逻辑芯片制造上的地位已经不如鼎盛时期，可半导体不是只靠晶圆厂撑起来的。

切割、减薄、贴装、检测、封装基板、高纯化学品和精密加工，任何一处出现缺口，都可能拖慢整条产线。

日本经济产业省在产业政策文件中，也把先进封装研发中心等环节列为需要强化的供应链拼图。

日本企业在晶圆切割、封装基板及电子材料领域积累多年，部分产品验证周期长，更换供应商还要重新适配工艺，真正让市场警惕的，正是这份替换难度。

AI时代又放大了这份影响，过去封装常被当作芯片出厂前的收尾工序，如今的先进封装要把多个芯粒、高带宽存储器、基板和散热结构组合到一起。

互连密度、信号传输、供电效率和热管理，都能直接影响计算性能。

美国已经把监管视线从单颗芯片扩展到设备、软件和存储。

2024年12月2日，美国商务部工业与安全局公布新规则，增加对24类设备、3类软件工具及高带宽存储器的出口管制，还调整了外国直接产品规则。

2025年8月29日，美国商务部工业与安全局又收紧部分外资晶圆厂在华获取美国设备和技术的许可安排。

日本2023年的政策与美国规则并不完全一致，不能据此认定日本每一步都在照搬美国，可两国都在加强对关键半导体环节的出口管理。

问题也就清楚了，先进封装不是中国绕开先进制程限制的轻松捷径，它本身也依赖复杂设备和材料。

可就在海外供应风险升高的阶段，中国板级封装核心装备出现了一项可以落到客户产线的进展，这项进展，正是标题里所说的“留了一手”。

国产板级CMP走到客户验证门口

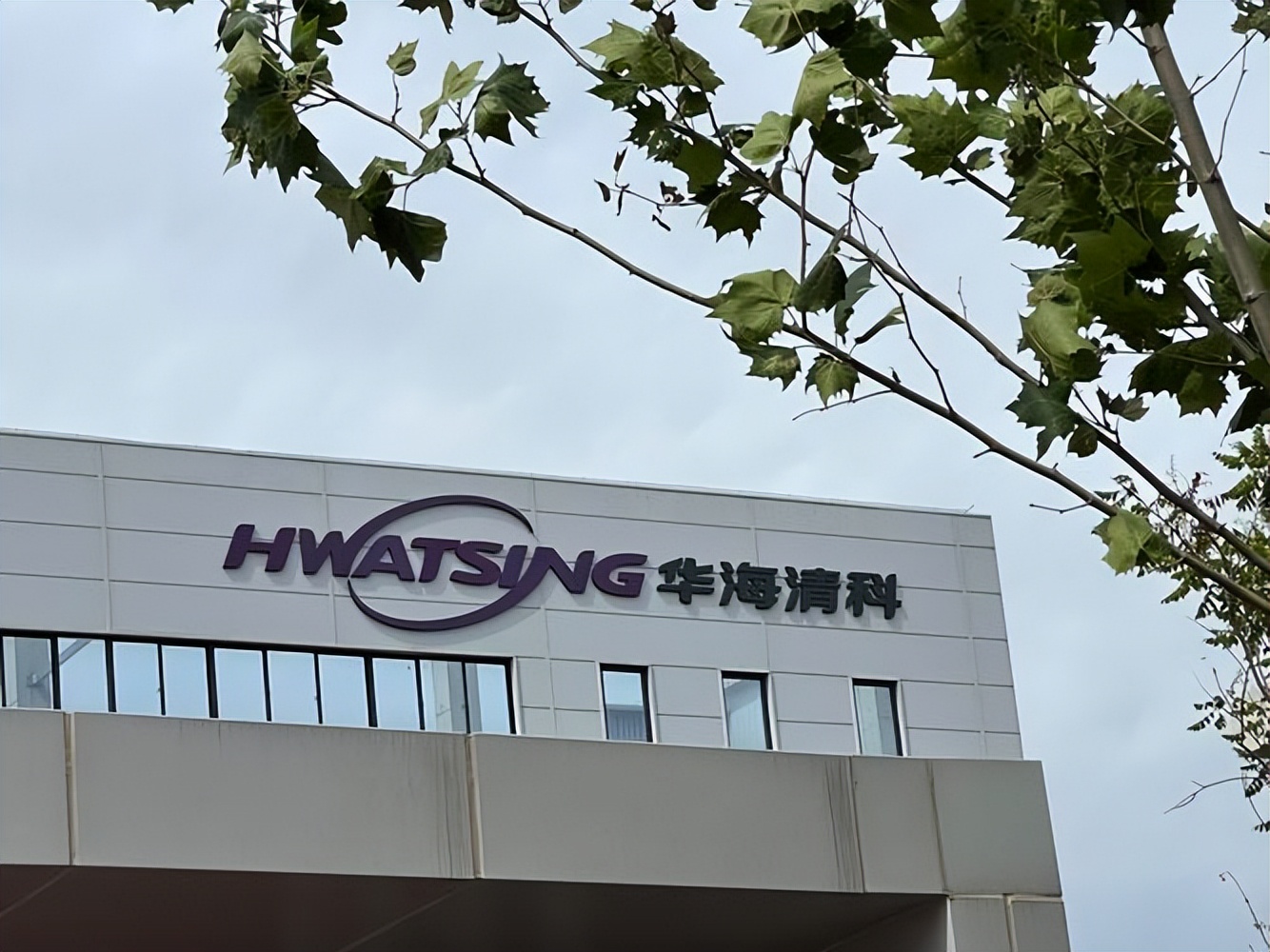

2026年6月9日，华海清科披露，其自主研发的全自动板级化学机械抛光装备获得先进封装重要客户订单。

设备对应面板尺寸达到510毫米×515毫米，产品型号为Master-P510APEX，计划按安排进入客户端产线。

这笔客户订单值得重视，但不能直接写成稳定量产，半导体设备从研发到商业落地，要跨过样机测试、客户采购、进厂验证、产线爬坡和重复采购。

拿到订单说明设备获得了商业验证机会，能否长期运行，还要看客户产线的数据。

板级封装的难点来自尺寸和形态变化，传统晶圆是圆形，板级工艺处理的是面积更大的方形面板。

面积增大之后，面板翘曲、边缘效应、压力分布和材料去除速率会变得更难控制，局部合格已经不够。

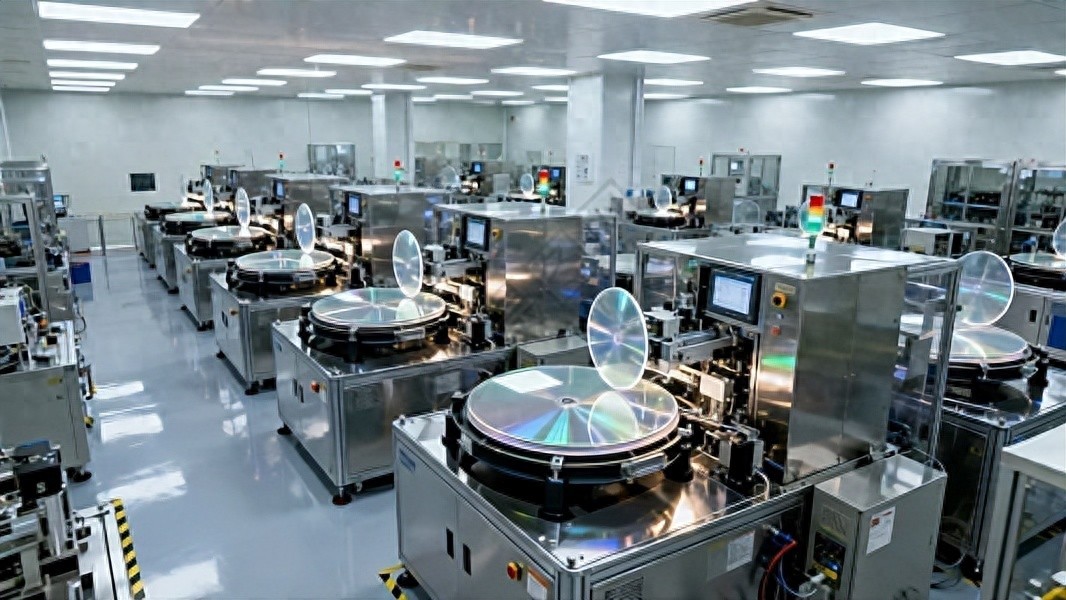

这里就轮到化学机械抛光发挥作用，它利用化学反应与机械作用去除多余材料，既要控制缺陷，还要照顾整块面板的均匀性。

表面高低差处理不到位，后续布线、键合和多层互连的可靠性就会受到牵连。

华海清科设备要解决的关键问题，就是大尺寸面板的全局平坦化，这意味着国产CMP装备开始从晶圆级应用向板级封装延伸，也开始接触影响先进封装良率的核心工艺，而不只是外围辅助环节。

这一步值得肯定，边界也要说清，单台设备获得订单，不能证明高端固晶、减薄、切割、检测和材料已经全部实现国产替代。

它能证明的是，中国设备厂商正在把突破从样机指标推向真实产线，单点进展能否变成产业能力，还得看中国封测行业有没有接住它的基础。

中国真正留下的，是把设备送进产线的能力

2026年7月30日公开的行业项目梳理显示，2026年5月至7月，中国公开披露的先进封装项目近10个，公布的总投资规模约400亿元。

项目覆盖Chiplet、2.5D和3D封装、高端存储封装、汽车芯片封装及高密度异构集成。

中国并非从零起步，TrendForce在2025年5月公布的2024年全球专业封测企业营收排名中，长电科技位列第三，通富微电位列第四，天水华天位列第六。

三家企业已经处在全球头部范围，中国拥有客户资源、工程团队和规模交付经验。

这份产业基础，才是国产设备能够进入客户产线的重要条件。

没有足够规模的封测企业，新设备很难找到高强度验证场景；没有持续扩产需求，设备企业也很难通过多轮迭代改善稳定性。

封测厂与设备厂形成配合，单点突破才有机会扩展成工艺体系。

中国的短板依旧摆在眼前，部分高端封装设备、关键材料和核心工艺仍依赖海外，国产设备从订单走向稳定量产也需要时间。

中国有没有留下后手，已经有了较清楚的答案：这张牌不是某件可以立刻替代全部进口设备的产品，而是封测产业规模、密集投资与国产装备商业化正在汇合。

接下来只需盯住三个结果：日本会不会公布对应法规，Master-P510APEX能不能通过客户验证，接近400亿元的项目能不能形成有效产能。

消息可以制造短期紧张，决定长期位置的仍是量产能力，谁能更快把设备送进产线，并让客户愿意重复采购，谁才更接近掌握芯片“缝合”环节的主动权。
