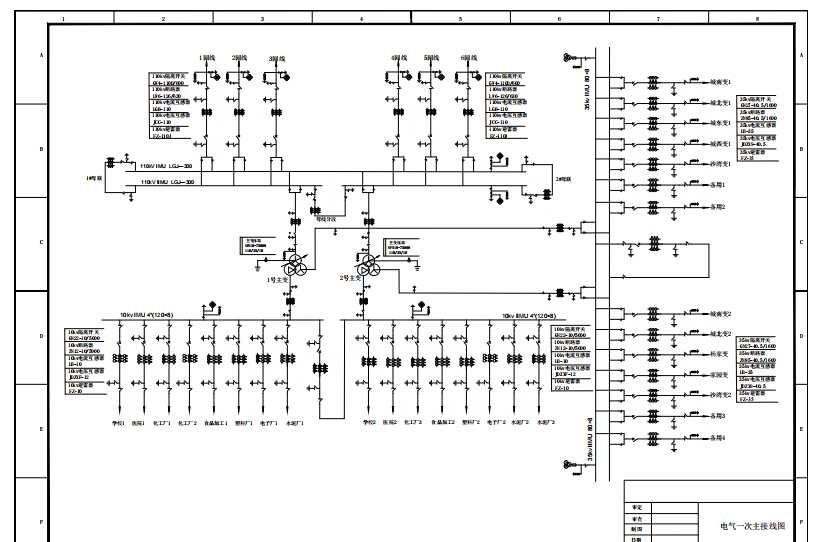

如何看懂110kV 变电站一次主接线
设备型号：【110kV 侧】
断路器：LW6-110/600
隔离开关：GW4-110/600
电流互感器：LCB-110
电压互感器：JCC-110
避雷器：FZ-110J
母线：110kV IMU LGJ-300
接线形式：双母线接线，6 回 110kV 出线
🔹【35kV 侧】
断路器：GW2-35.5/1600
隔离开关：GW4-35.5/600
电流互感器：LC-35
电压互感器：JDJ-35
避雷器：FZ-35
出线：城南变 1、城北变 1、城东变、城西变、沙湾变、备用 1、备用 2
🔹【10kV 侧】
断路器：ZN28-10/2000
隔离开关：GN22-10/2000
电流互感器：LB-10
电压互感器：JDZJ-12
避雷器：FZ-10
母线：10kV IMU 4Y (120*8)
负荷：学校、医院、化工厂、食品加工厂、塑料厂、电子厂、水泥厂等民生 + 工业负荷
核心主设备
1 号、2 号主变压器，110/10kV，两台主变互为备用，保障供电可靠性
35kV 为外送下级变电站，10kV 直供区域用户
💡图纸小科普
110kV 双母线，检修母线不用全站停电，供电稳定性拉满！
35kV 向外输送给多个县域 / 片区变电站
10kV 段直接供给工厂、学校医院这类终端负荷
密密麻麻符号，每一个都对应真实设备型号✨
