我来说说小米玄戒O3 AI旗舰SoC：这款采用3nm制程、集成240亿晶体管、安兔兔跑分突破522万的芯片，成为行业首款突破500万分的移动平台。央视新闻将其评价为“中国芯片产业再突破”。玄戒O3的意义，不止于一份亮眼的参数清单，更在于它从技术、产业链到生态三个维度，为中国芯片产业提供了一条可供参照的进阶路径。

一、架构革命：全大核设计的“中国方案”玄戒O3最引人注目的技术突破，在于其彻底摒弃了传统“大核+小核”的省电调度策略，转而采用“十核全大核”设计——由6颗超大核与4颗大核组成，最高主频4.35GHz。

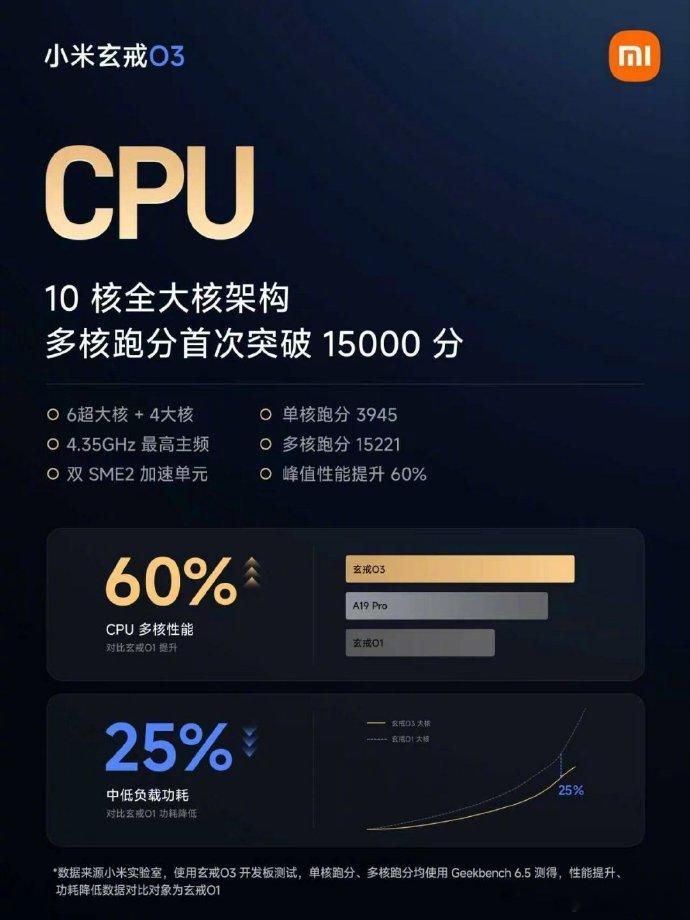

这一决策的背后，是芯片设计哲学的深刻变革。传统大小核架构中，小核负责低负载场景以节省功耗，但代价是任务在不同核心间的迁移带来额外的时延与功耗开销。玄戒O3的全大核方案，通过更精细的电压频率调控（DVFS）和任务调度算法，在消除迁移损耗的同时实现了中低负载功耗最大降低25%。Geekbench 6.5测试中，单核3945分、多核突破15000分，多核性能较前代提升60%。极客湾的实测显示，其多核性能达到苹果桌面级平板芯片M4的水准，同性能输出下功耗不到骁龙8E5的一半。

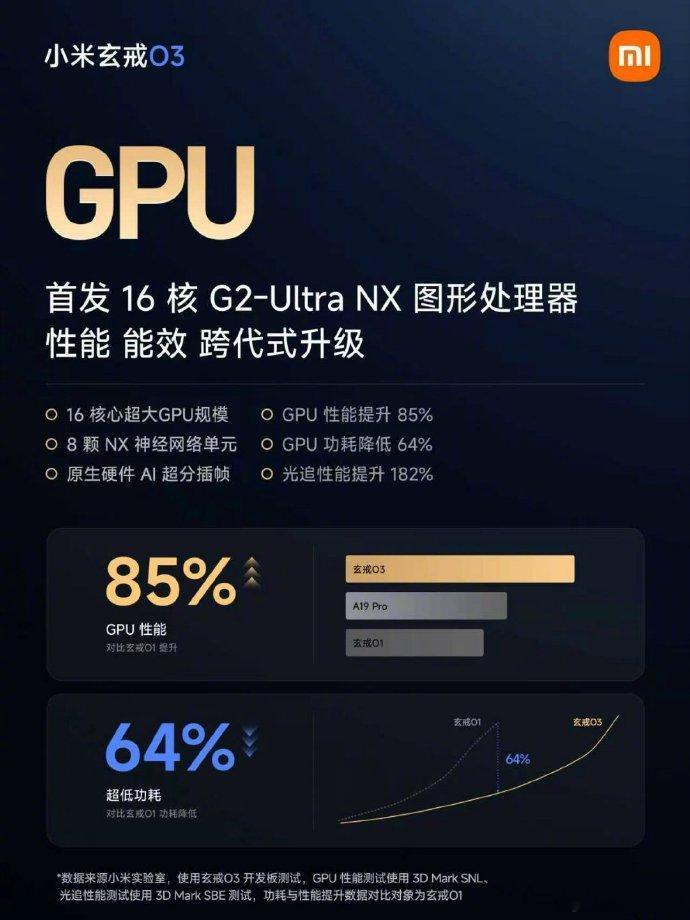

在GPU层面，玄戒O3首发16核G2-Ultra NX图形处理器，支持第三代光线追踪，性能提升85%的同时功耗降低64%。3DMark峰值跑分超过4700分，逼近苹果M5芯片。这种“性能跃升、功耗反降”的能效表现，恰恰印证了小米在芯片微架构设计上已具备世界级的优化能力。

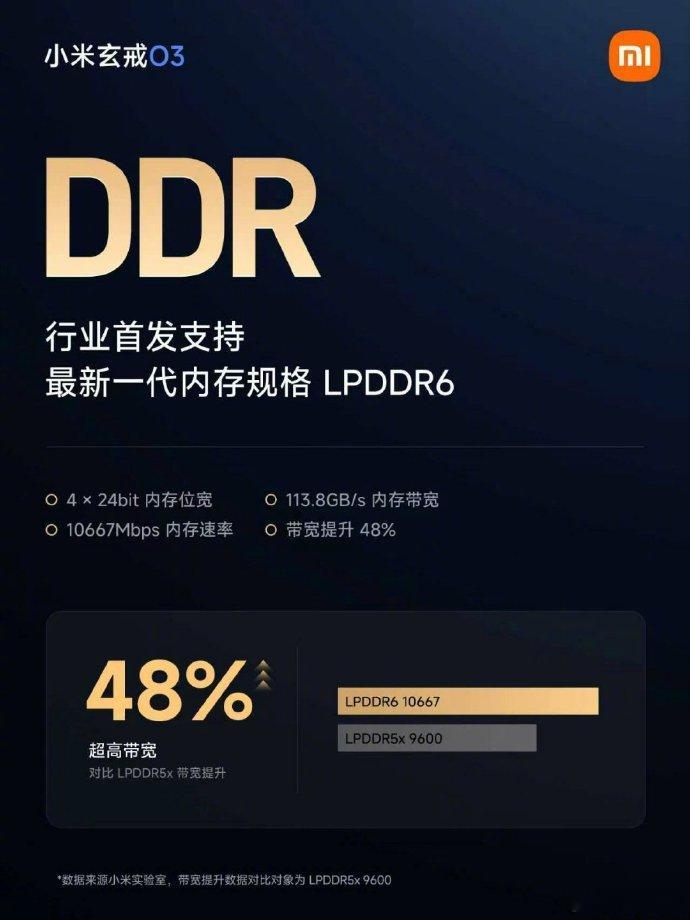

二、内存与AI：抢占下一代计算制高点玄戒O3是全球首款支持LPDDR6内存的移动处理器，带宽达113.8GB/s，较前代提升48%。内存带宽是制约SoC性能释放的关键瓶颈——CPU、GPU、NPU争抢同一段内存带宽时，带宽不足将直接导致“计算单元等数据”的低效局面。LPDDR6的率先支持，为玄戒O3的全大核CPU和16核GPU提供了充沛的数据吞吐保障。

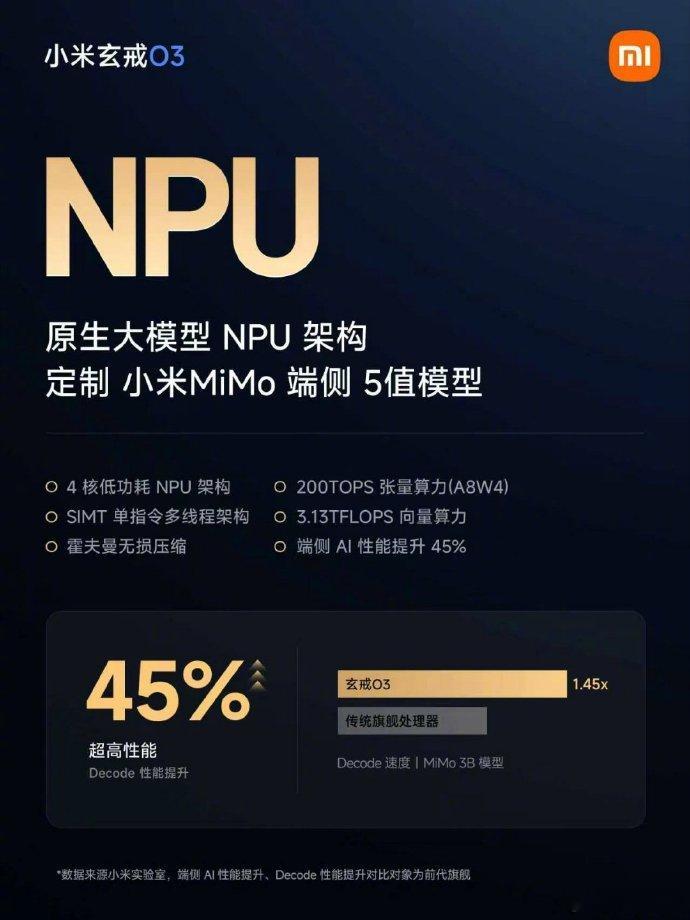

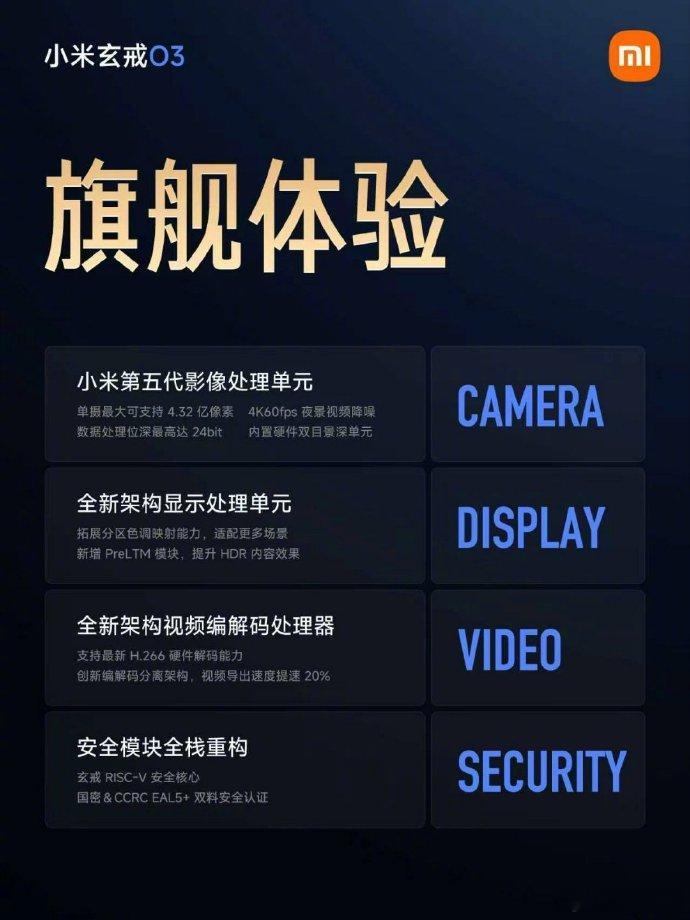

在AI算力层面，玄戒O3的NPU采用四核低功耗设计，张量算力达200TOPS。更关键的是，小米将AI加速单元全面渗透至CPU、GPU、ISP、DPU等每一个模块——CPU增加双SME2加速单元，GPU新增8颗NX神经网络加速器，ISP内置AI降噪单元。这种“全模块All in AI”的架构思路，意味着端侧AI不再是NPU的“独角戏”，而是整个芯片协同作战的系统工程。在3B规模MiMo模型测试中，玄戒O3相较传统旗舰SoC的预填充性能提升40%，解码性能提升45%。

三、产业链协同：从“单点突破”到“系统共振”玄戒O3对中国芯片产业的贡献，不止于技术本身，更在于其对国产供应链的带动效应。

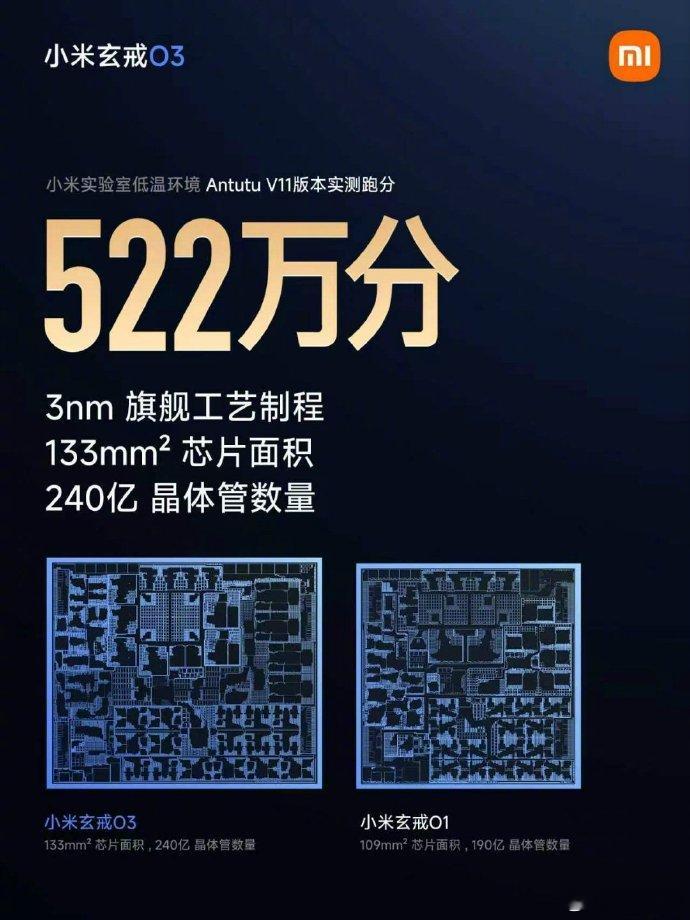

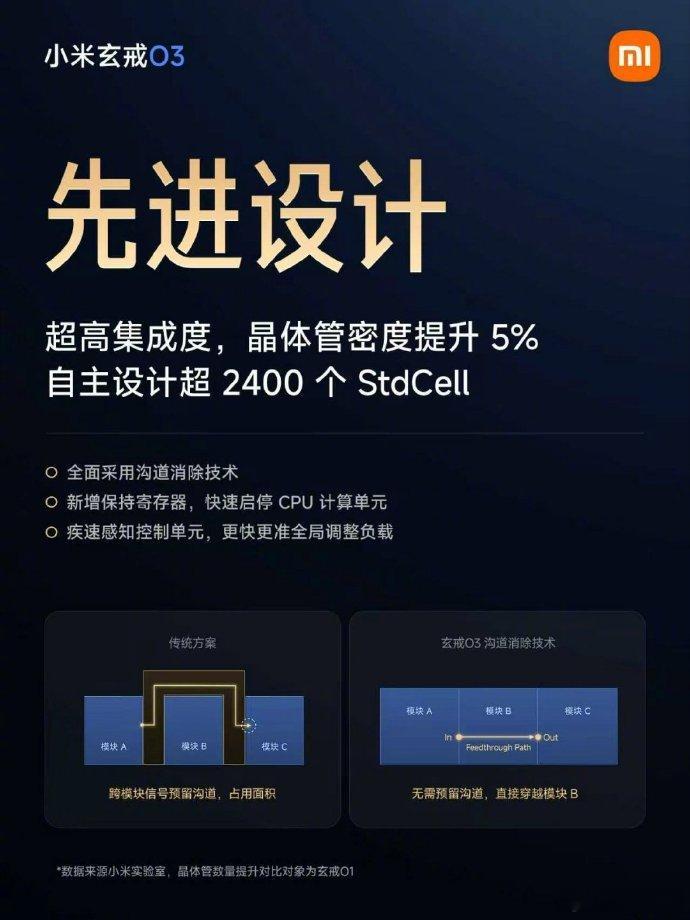

从玄戒O1到O3，晶体管数量从190亿跃升至240亿，芯片面积控制在133mm²——这背后是小米在3nm制程下设计能力的跨越式提升。更重要的是，玄戒O3将首发搭载国产长鑫LPDDR6内存。这意味着国产DRAM芯片第一次以“首发配套”的身份进入旗舰SoC的量产体系，从“能用”迈向“好用”。

小米重启大芯片研发五年多来，累计投入研发经费超210亿元，芯片团队近3000人。从2025年玄戒O1实现百万级出货，到2026年玄戒O3、O100、D100三芯齐发覆盖手机、端侧AI与智能驾驶全场景，小米自研芯片已从单点突破演进为覆盖“人车家全生态”的算力底座。

玄戒O3的发布，标志着中国芯片设计能力已站上全球3nm旗舰SoC的第一梯队。它在全大核架构上的大胆探索、在内存标准上的率先布局、在AI算力上的全模块渗透，以及在国产供应链协同上的实质推进，共同构成了中国芯片产业从“追赶”到“并跑”乃至局部“引领”的生动样本。正如央视新闻所言，这是“中国芯片产业再突破”——而这种突破的真正价值，在于它证明了中国企业完全有能力在芯片设计的最前沿参与全球竞争。小米玄戒o3发布玄戒o3
