中学化学课本里的电子云图，那些哑铃形、花瓣形的漂亮图案，全是根据方程算出来再画上去的示意图。长期以来，没有人在普通实验室里拍出过它们的三维立体照片。

现在，德国哥廷根大学（University of Göttingen）的一个团队把它拍了出来，而且是立体的。他们给一个纳米大小的有机分子拍出了电子轨道的3D照片，细节精细到比分子里两个碳原子之间的距离还小。成果发表在《自然·通讯》（Nature Communications）上。

难就难在，这件事几乎是量子力学亲手禁止的。电子没有确定的位置，它的状态由一个叫波函数的数学对象来描述。波函数像一张概率地图，标出电子出现在各个地方的可能性大小。课本上的电子云，画的就是这张地图。

分子里的电子波函数有个专门的名字，叫分子轨道。分子怎么吸收光、化学反应从哪个部位下手，答案都写在分子轨道里。谁能看清它，谁就摸到了化学的底牌。

偏偏量子力学又规定，波函数本身没法直接测量，仪器一碰，它的状态就变了。更麻烦的是，波函数包含两部分信息：一部分是强弱，一部分是步调。两列波叠加时是波峰撞波峰、还是波峰填波谷，全看步调对不对得上。探测器记下的只有强弱，步调在测量的瞬间就丢了。

哥廷根团队走了一条迂回的路。他们用上一种叫光电子能谱的技术：拿强光把电子从分子里打出来，再测量飞出来的电子朝哪个方向走、带多大动量。这些数据里藏着波函数的一半信息。剩下那一半，交给专门设计的计算机算法，从数据里一点点推算回来。两半一拼，完整的3D分子轨道就现了形。

他们的第一个模特叫PTCDA，一种常用来制造红色染料的有机分子，跟光的相互作用特别强。照片拍的是它的最高占据分子轨道，也就是能量最高、最活跃的那条轨道，分子跟外界打交道主要靠它。

这个思路本身并非首创，但在此之前，想做三维成像，就必须去同步辐射装置。那是一种大型环形加速器，做一次实验既费时又要排队，这基本堵死了这项技术的普及之路。

这次的突破，是把整套实验搬回了普通实验室。团队自己搭了一台桌面级的软X射线光源，能发出超短的光脉冲；又把重建算法从头重写了一遍，需要的实验数据比原来少得多。两件事凑在一起，同步辐射装置干的活，一张实验桌就接了过来。

真正让研究者兴奋的还在后头。既然一次成像不再需要海量数据，那就可以连拍。论文第一作者维布克·贝内克（Wiebke Bennecke）说：“这项技术可能让频闪式摄像成为现实，除了波函数的形状，我们还能以飞秒级的超快分辨率看到它怎么变化。”飞秒是千万亿分之一秒，正是分子中化学键断裂和重组的时间尺度。

化学反应的本质，就是分子轨道的重新洗牌。过去人们很难直接拍出反应过程中三维分子轨道如何连续演变，中间那几十上百飞秒里电子结构究竟怎么重排的，在很大程度上仍不清楚。等这台桌面装置开始连拍，黑箱里的电影就该上映了。

～～～～～～

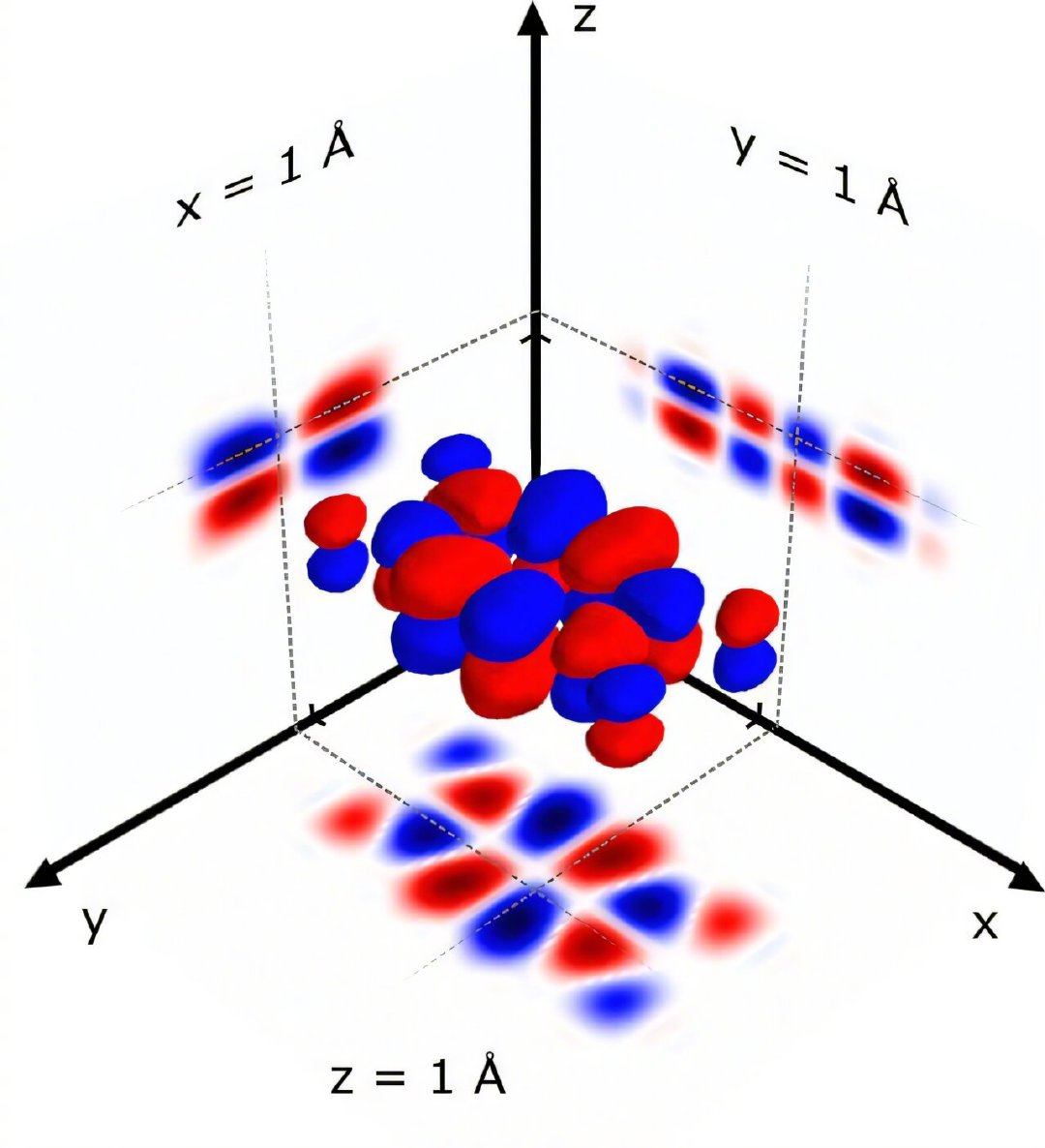

图一：示意图显示研究团队如何用先进的光电子能谱（左）配合实验室桌面级软X射线超短脉冲光源，再结合强大的计算机算法，拍出电子轨道波函数的3D图像（右），图源：Lukas Kroll图二：3D波函数照片之一，显示的是PTCDA分子的最高占据分子轨道，这种分子因与光的相互作用特别强，常用来制造红色染料。中央为3D图像，两侧面板是距分子中心0.1纳米处的轨道切面，图源：Bennecke, W. et al.，《自然·通讯》（2026），CC 4.0许可

信源：University of Göttingen. "Molecular orbitals imaged in 3D, opening path to femtosecond videos." Phys.org, edited by Gaby Clark, 4 Aug. 2026
