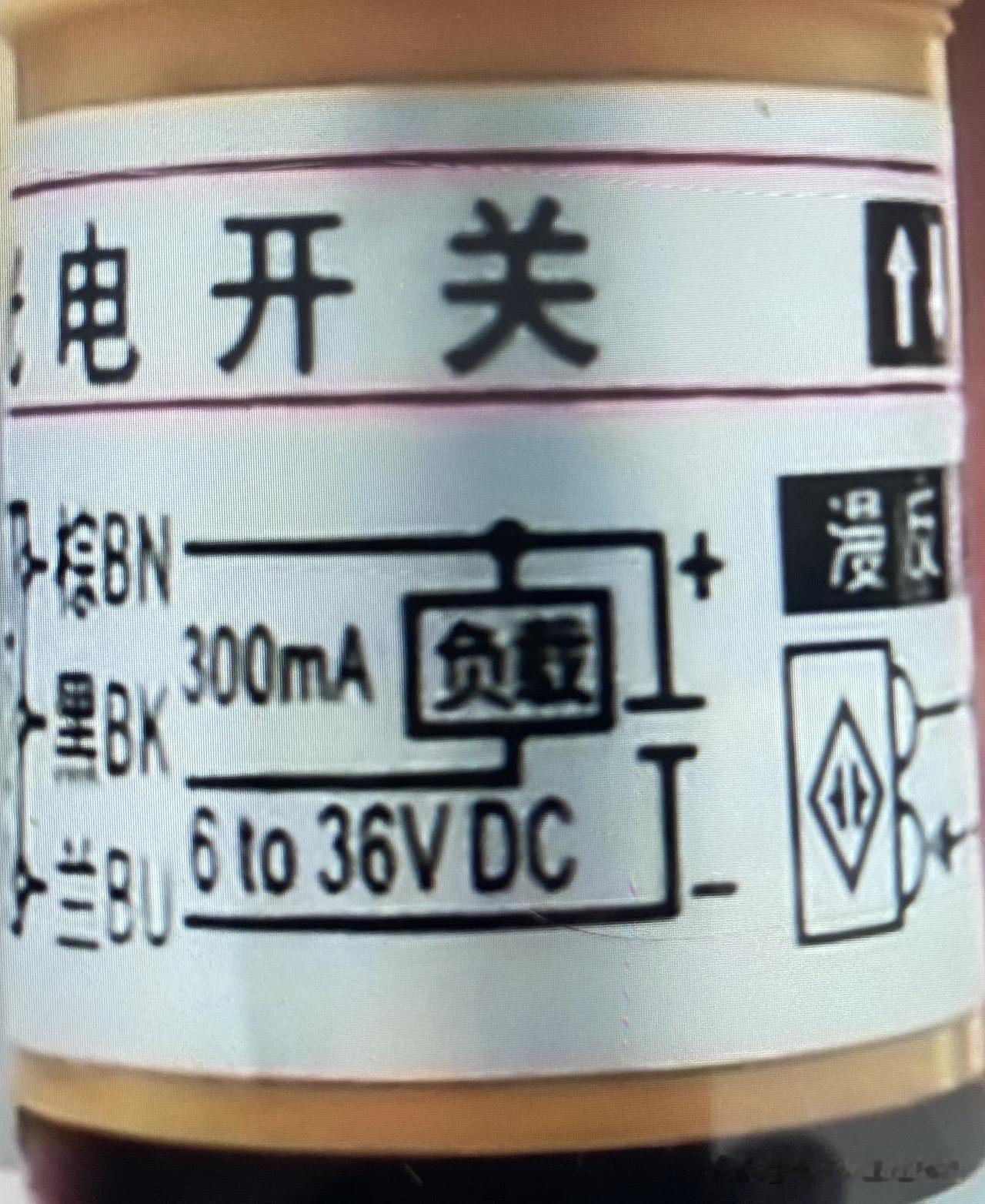

今天看到很多小伙伴在讨论如何判断是NPN型传感器还是PNP型传感器。大家都在集思广益，说出了各自是如何判别的。有的小伙伴说对于NPN型的接近开关，我们可以从元件上提供的线路图判断出，黑色线输出为低压电平（负 —）；对于PNP型的接近开关，黑色线输出高电平。

确实，判断NPN型还是PNP型主要是看器件上的接线图为主，黑色线输出低电平的是NPN型接近开关；黑色线输出高电平的是PNP开关。

由于棕色线是接24伏正极，负载接在棕色线和黑色线之间，只有黑色线为低电平时，才能构成回路，这种接法的就是NPN型开关，我们用万用表一量便知，没有那么复杂的弯弯绕吧。

各位小伙伴有没有更好的判断方法可以分享一下。
PNP型传感器
