技术巡猎 比亚迪 固态电池循环差、快充慢，问题到底卡在哪？卡在正极和电解质的界面上。全固态电池不用液态电解液，安全性高、能量密度上限也高，通常是被业界看作下一代动力电池的方向。可它有个老毛病，正极活性物质和固态电解质直接接触，高电压下容易发生副反应，阻抗越来越大，循环寿命和快充性能都受影响。

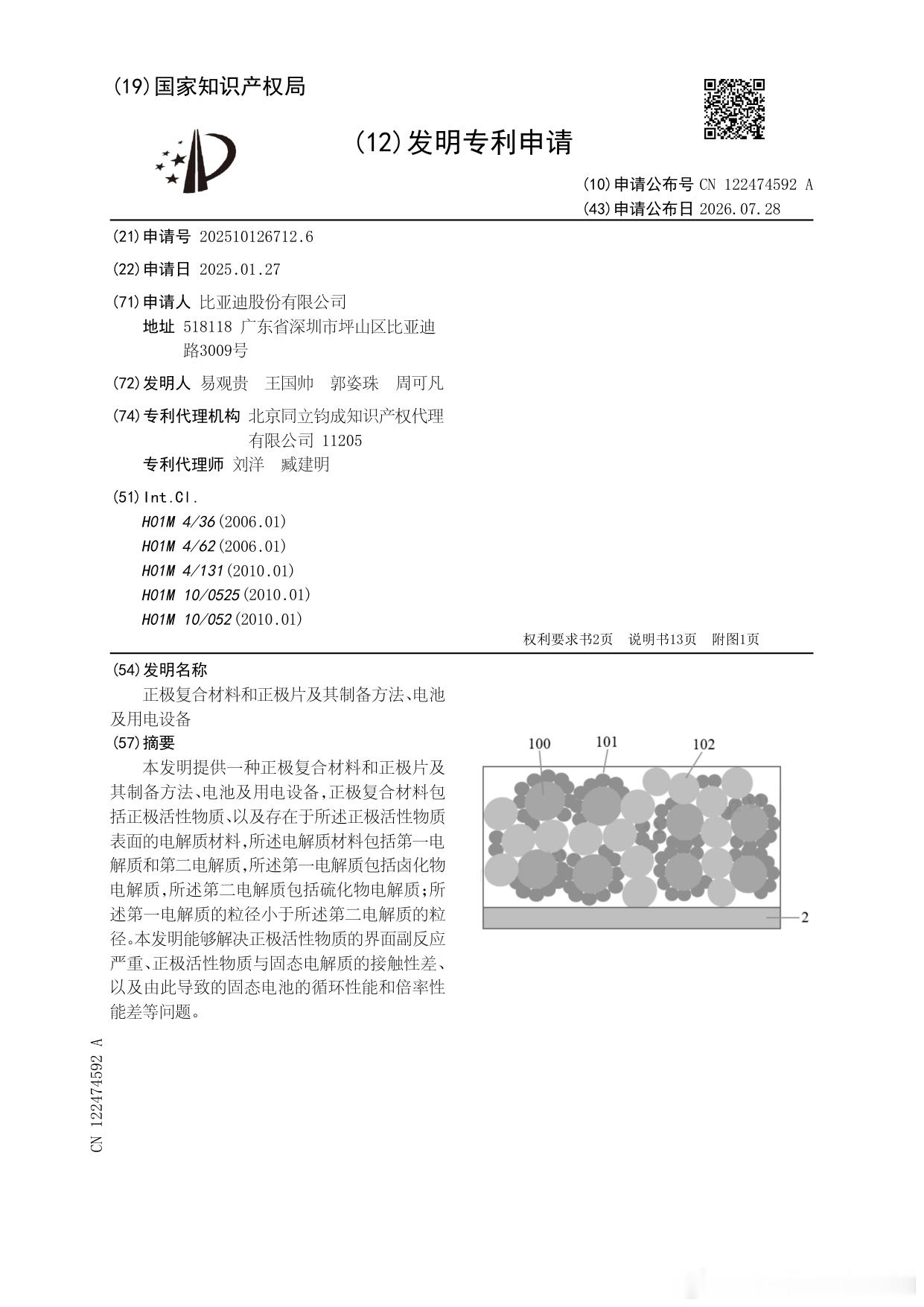

比亚迪这份专利（2025101267126），给的是正极复合材料的解法。它的思路是在正极活性物质表面同时包覆两种固态电解质，一种是小颗粒的卤化物电解质，另一种是大颗粒的硫化物电解质。第一电解质的粒径小于第二电解质。

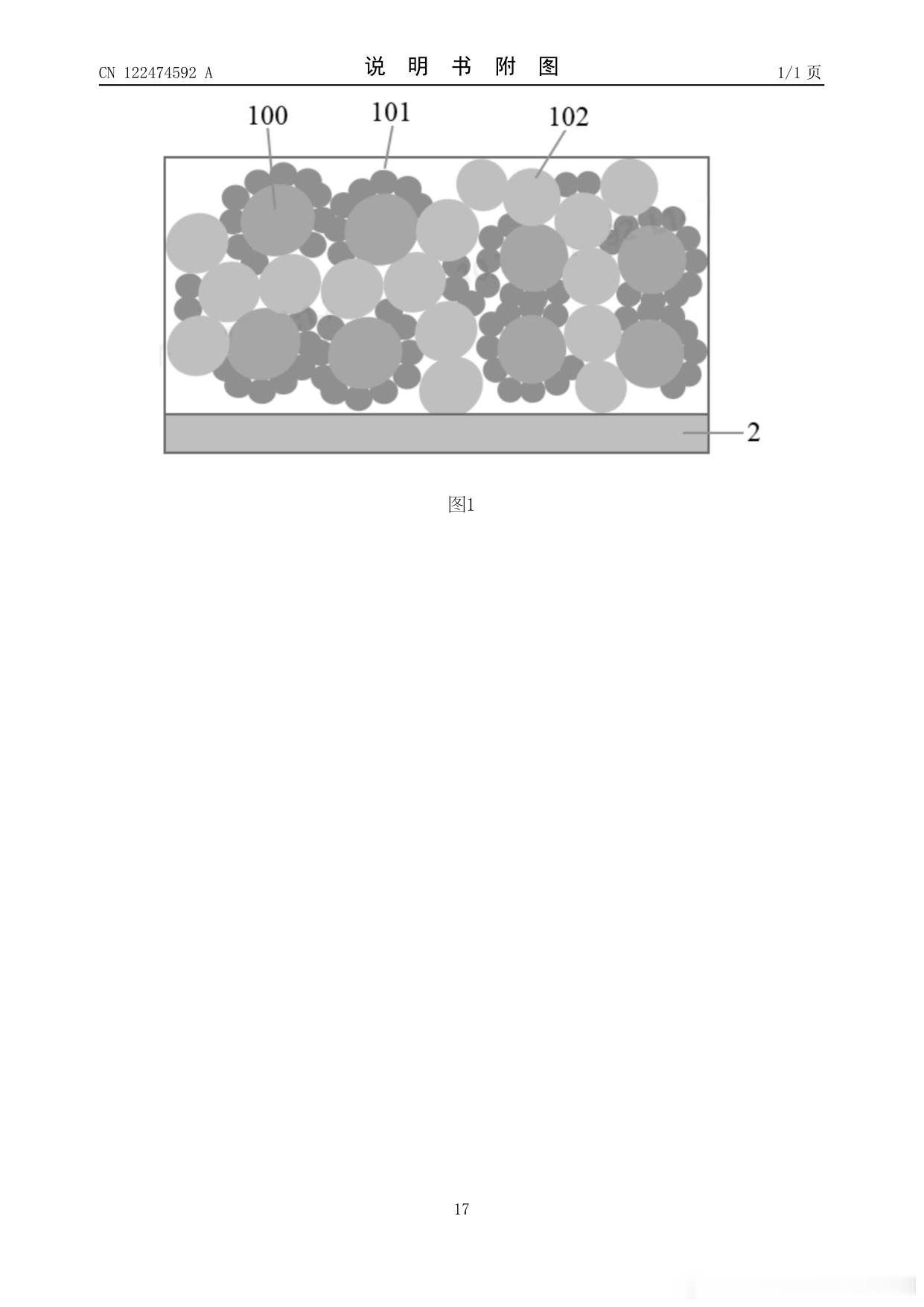

为什么非得两种？小颗粒的卤化物电解质像一层“软膜”，紧紧贴在正极活性物质表面。它离子电导不错，高电压下也比较稳定，能抑制正极和电解质之间的副反应。同时它的弹性模量控制在25GPa以内，比较软，可以吸收充放电时正极材料体积变化带来的应力，减少颗粒裂纹。

大颗粒的硫化物电解质则在正极膜层里搭起离子传输的主通道。它的粒径在3-6μm，比小颗粒大不少，可以降低锂离子迁移的曲折度，让离子更快地从正极内部跑出来，从而提升倍率性能。

专利里给出的质量占比也很具体，正极活性物质70%-80%，第一电解质3%-8%，第二电解质11%-16%。这个比例兼顾了容量、界面稳定性和离子通路。

制备顺序不是随便定的。专利采用分步干混，先把正极活性物质和小颗粒卤化物电解质混合，让卤化物均匀包覆在活性物质表面；再加入大颗粒硫化物电解质、导电剂和粘结剂进行二次混合；最后把混合物在60℃、约4T压力下压制成膜。小颗粒必须先一步占据活性物质表面的空隙，否则大颗粒硫化物会把空间占满，包覆层就做不完整了。

整个工艺采用干法混合，不用溶剂，对硫化物电解质比较友好，也省去了溶剂回收的麻烦。

具体材料上，卤化物电解质可以是Li3-xSc1-xZrxCl6，硫化物电解质则包括LPSC、LGPS、LPS这类常见体系。正极活性物质可以用NCM811等三元高镍材料。

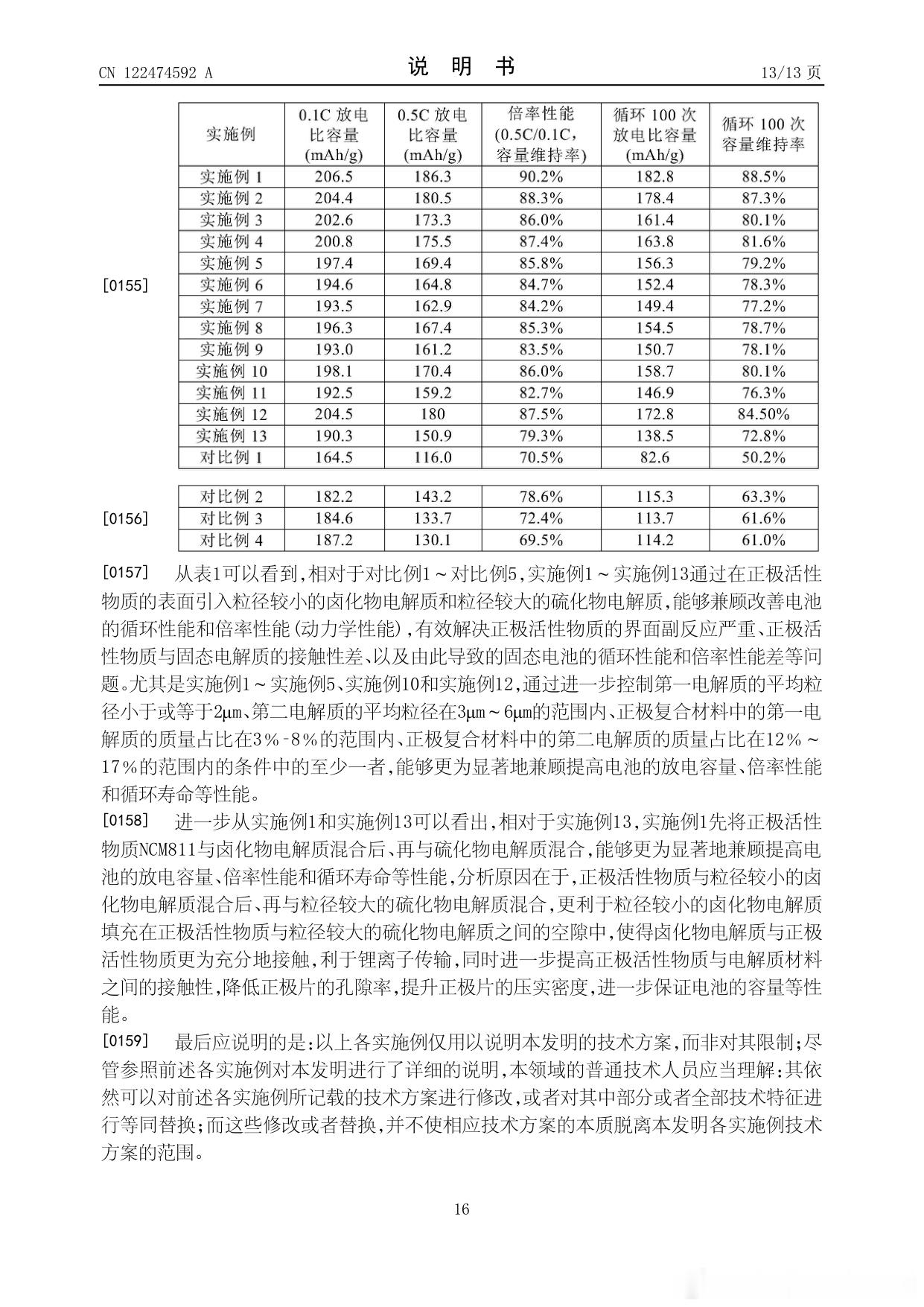

但这里也要划个边界，专利里没有给出具体循环次数和快充倍率的实测提升幅度，材料成本、批量一致性、空气稳定性这些工程问题也还没答案。卤化物和硫化物电解质都对水分敏感，产线环境控制要求极高。

不过方向上是清晰的。固态电池要真正量产，正极复合材料的界面设计是必须攻克的环节之一。谁能先把界面阻抗和界面副反应同时压住，谁就离量产更近一步。

比亚迪用“小颗粒软包覆+大颗粒快通道”的组合，把循环和倍率两个指标同时往上拉，算是一条比较务实的工程路线。

你觉得固态电池还需要几年才能大规模装车？
