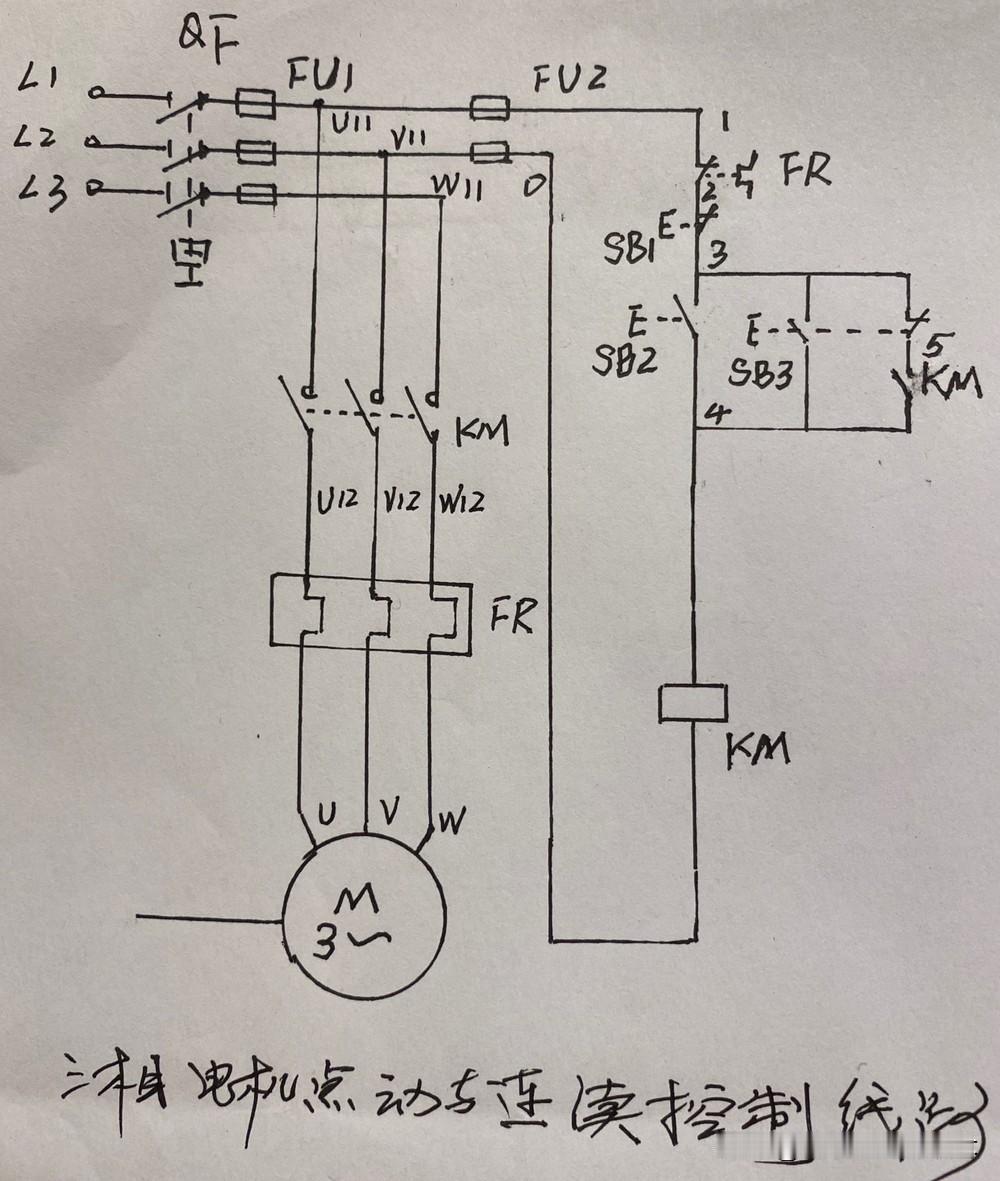

点动与连续控制电路,这是我们电工入门的经典练习电路之一。就是这个经典电路,如果按钮结构选择不当,就会无法实现点动控制。

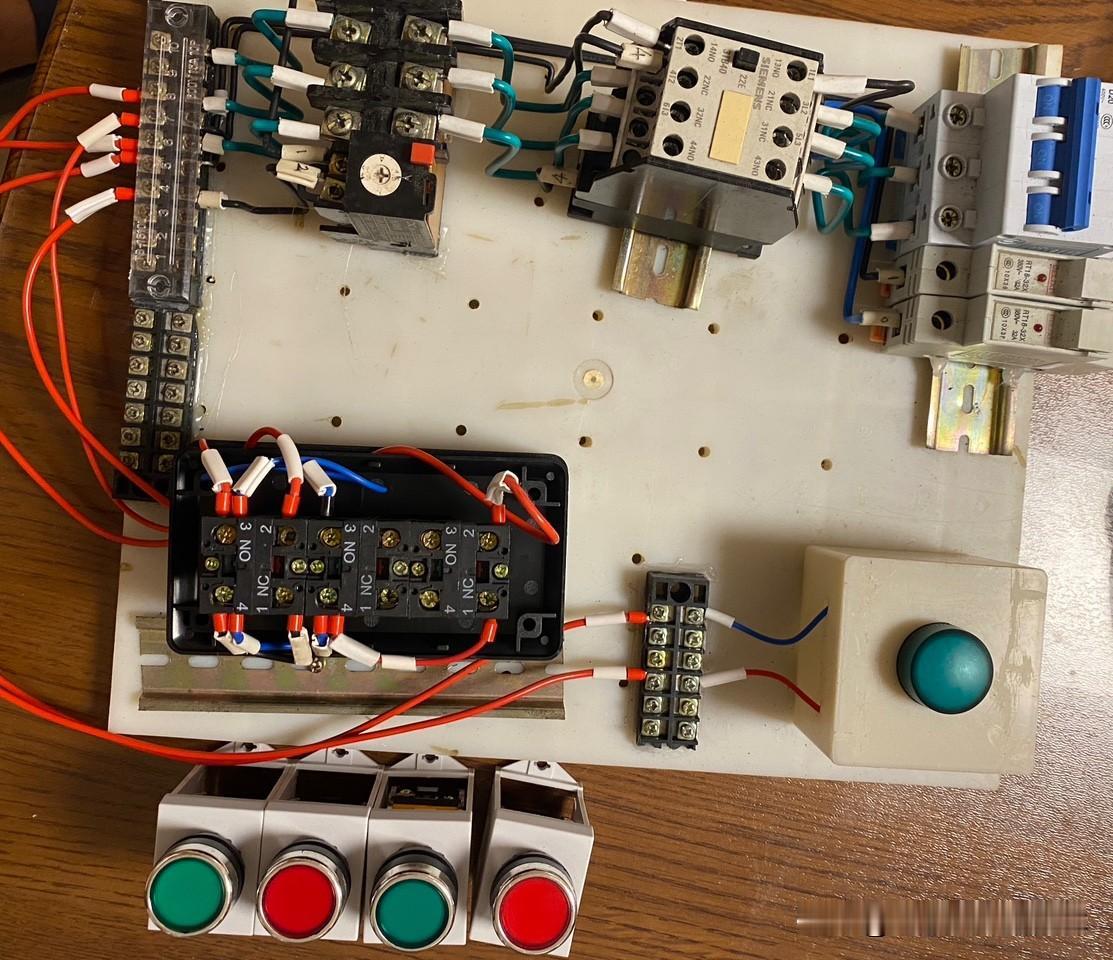

今天入伏以来天气热地像蒸笼,今天我特意接了这种电路,第一种按钮选用的是LA38单个分离按钮,电路接完后,通电测试发现按下SB2是连续控制,没毛病;当按下SB3仍然能连续运行。

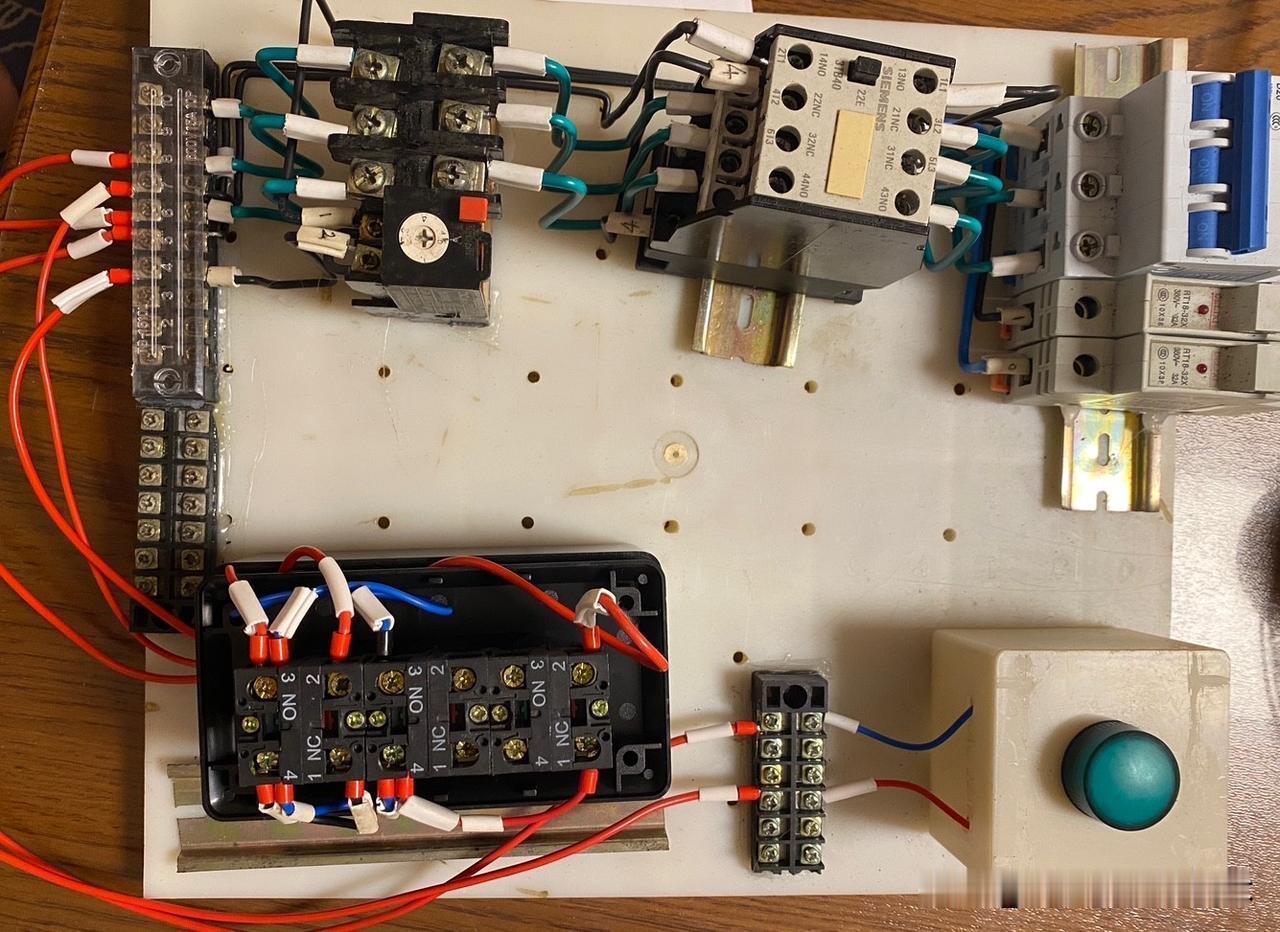

我又换了一个LA-3H的三联按钮,通电之后发现需要点动控制时,按SB3需要缓慢按下,才能实现点动功能。
我通过观察发现这两种按钮的结构,它们的常开触点中的动触点与静触点的距离都很短。这是不是因为按钮的常闭还没来得及断开,常开触点就闭合了,各位小伙伴们认为是什么情况导致的呢?说说你的看法吧。
