下面这组手绘分为五大板块：唐宋斗拱铺作体系、中国都城轴线演变、抬梁 / 穿斗木构架、佛塔演化谱系、山西唐代古塔构造，完整梳理了中国古建筑核心构造逻辑与发展脉络。
一、唐宋斗拱详解
包含唐广仁王庙、五代天台庵、南禅寺、佛光寺四大唐代木构斗拱拆解，区分 3 类铺作形式：

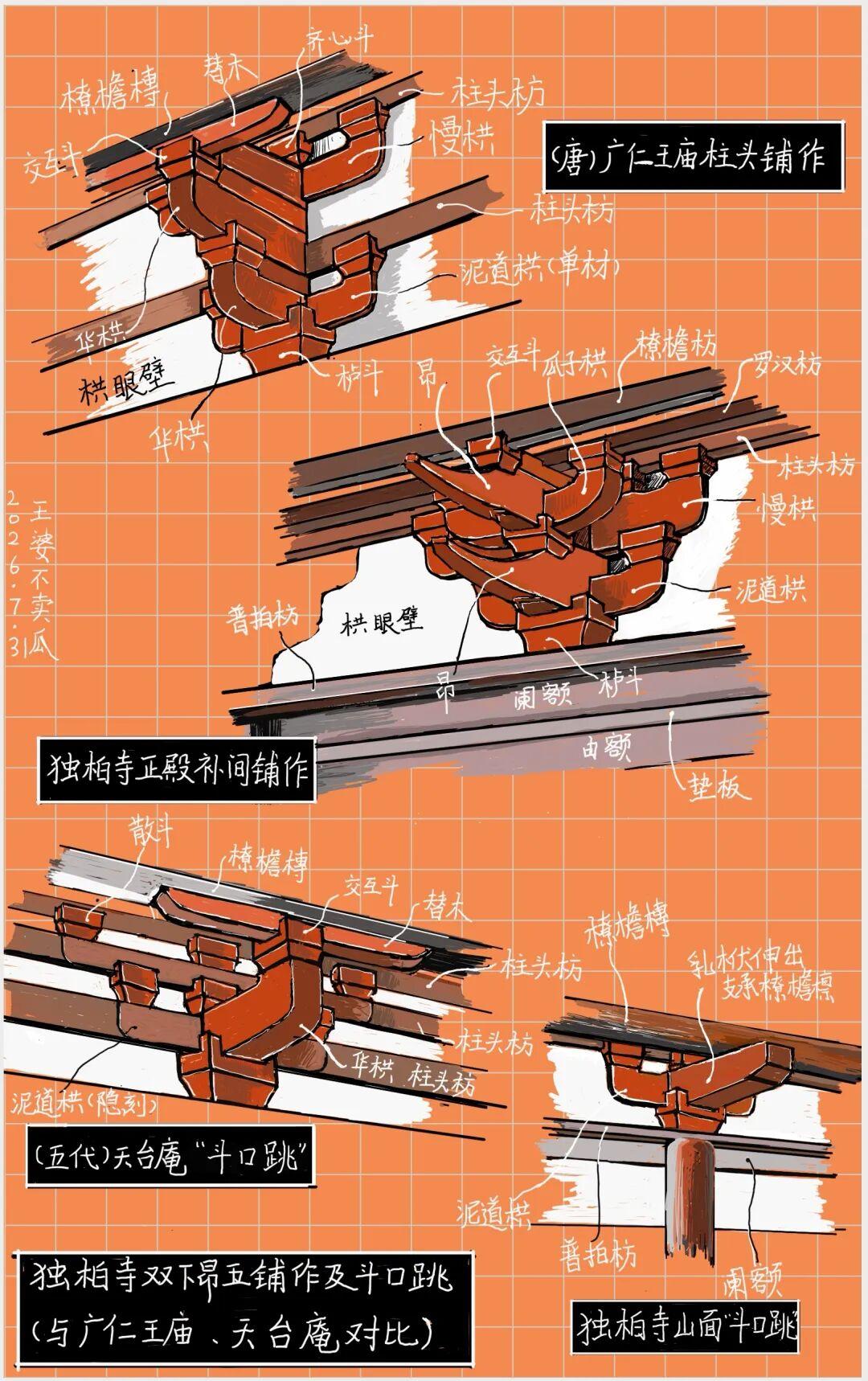

1. 柱头铺作（广仁王庙、独柏寺）

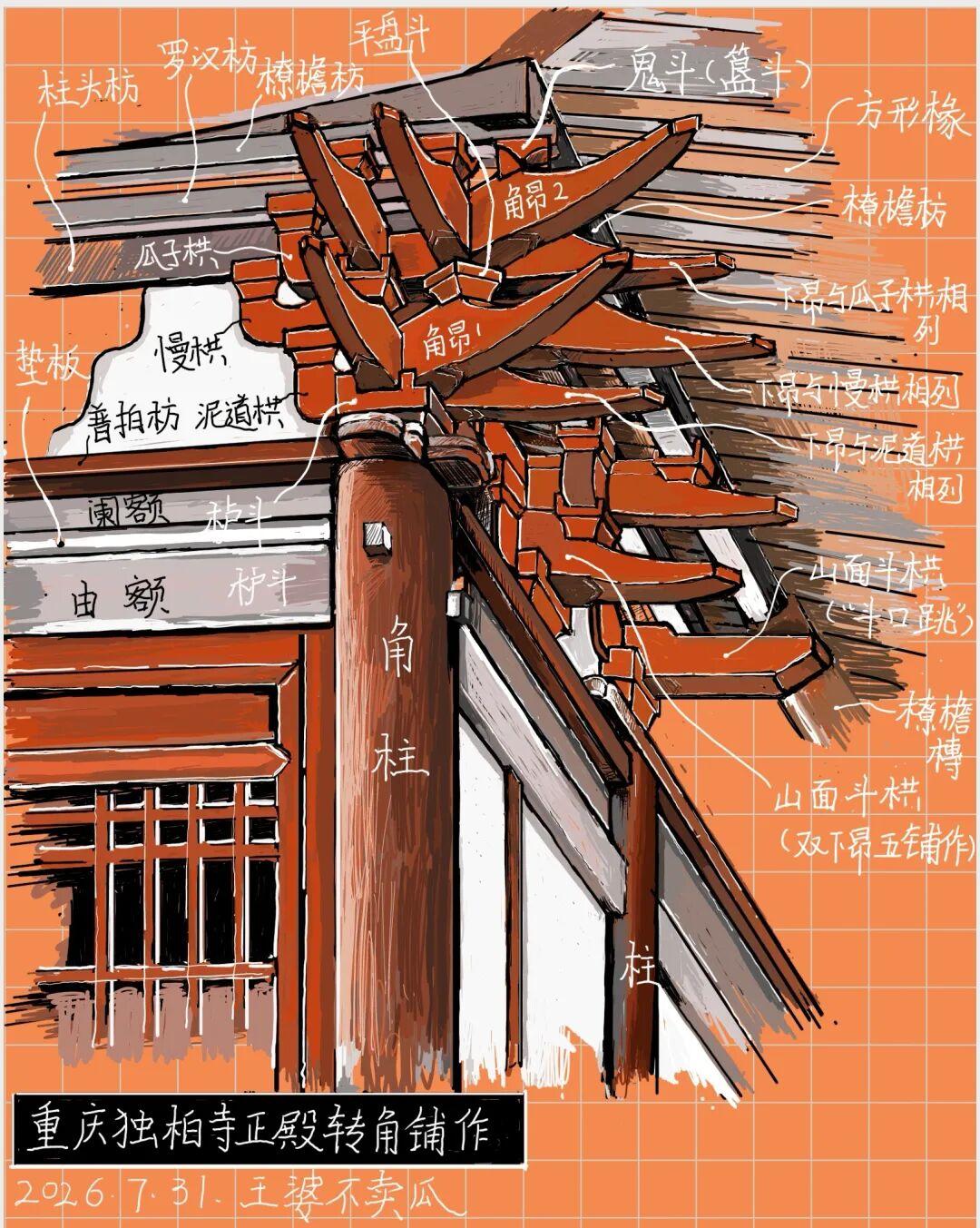

唐代特征：用材硕大、斗拱出跳深远，补间铺作极其简洁（独柏寺斗口跳极简构造）；
构件组成：华拱、泥道拱、慢拱、齐心斗、替木、柱头枋层层叠压，依靠斗拱悬挑屋檐。
2. 转角铺作（南禅寺、佛光寺大殿）
唐代殿堂转角斗拱最为复杂，增设角华拱、鸳鸯交手拱，解决屋檐 45° 转角受力：

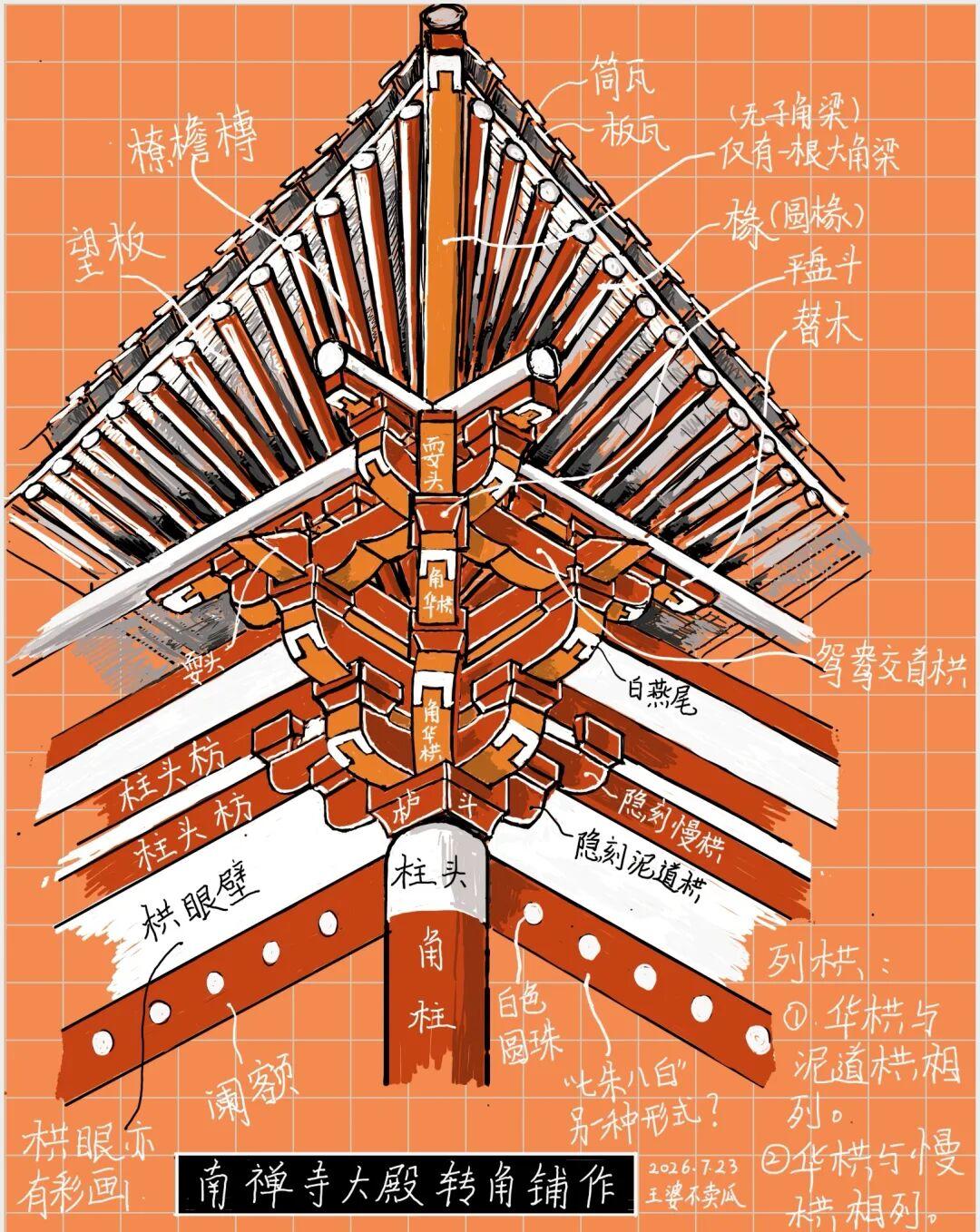

南禅寺：结构简约，无子母角梁，仅单根大角梁，檐椽平行排布；

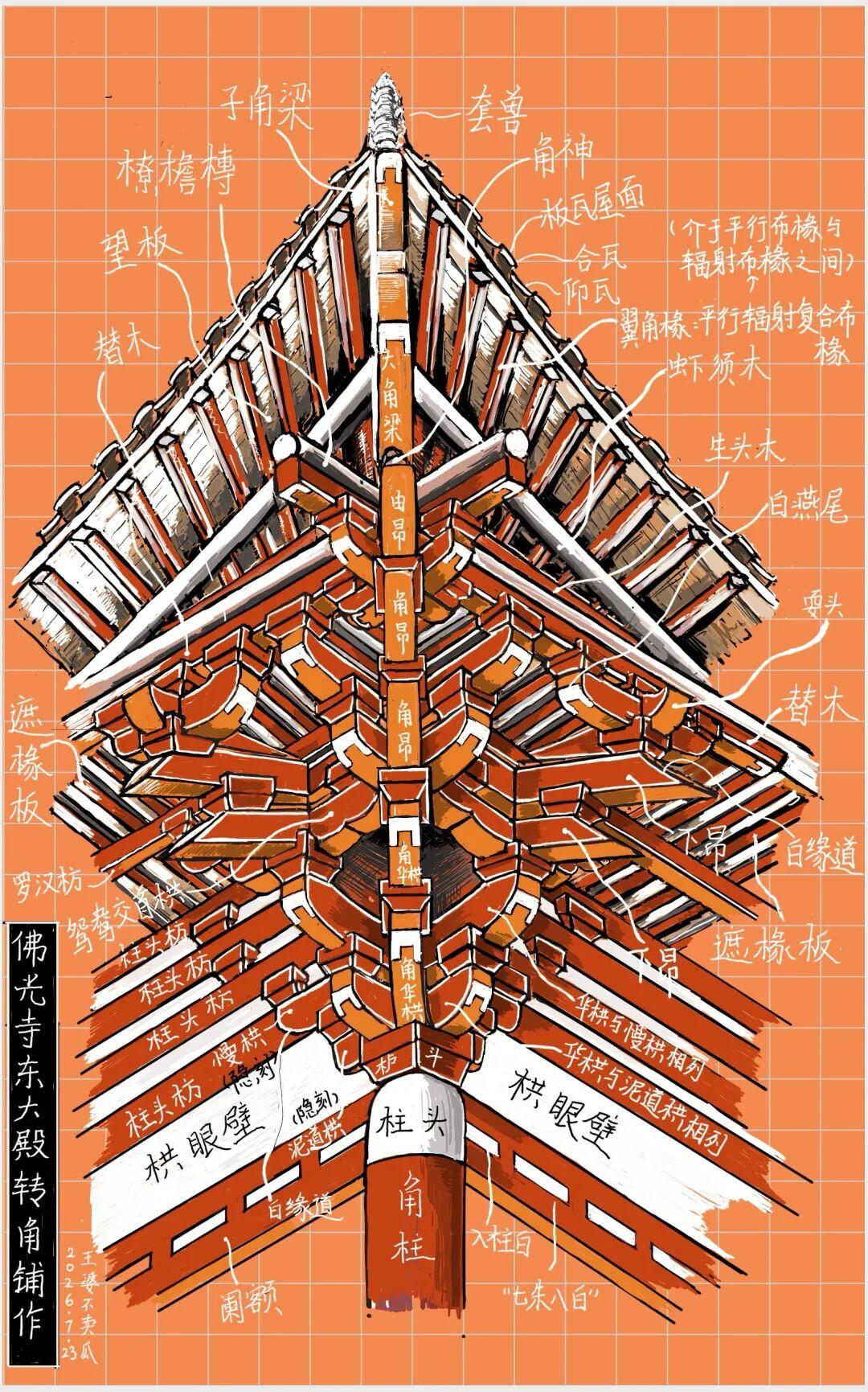

佛光寺东大殿：成熟唐代转角体系，增设由昂、子母角梁，翼角采用平行 + 辐射复合布椽，屋檐起翘弧度更优美，是唐代斗拱巅峰形制。
3. 时代演变规律
唐：斗拱硕大，兼具承重 + 装饰双重作用；五代出现简化 “斗口跳”，宋代之后斗拱尺寸逐步缩小，慢慢偏向装饰功能。

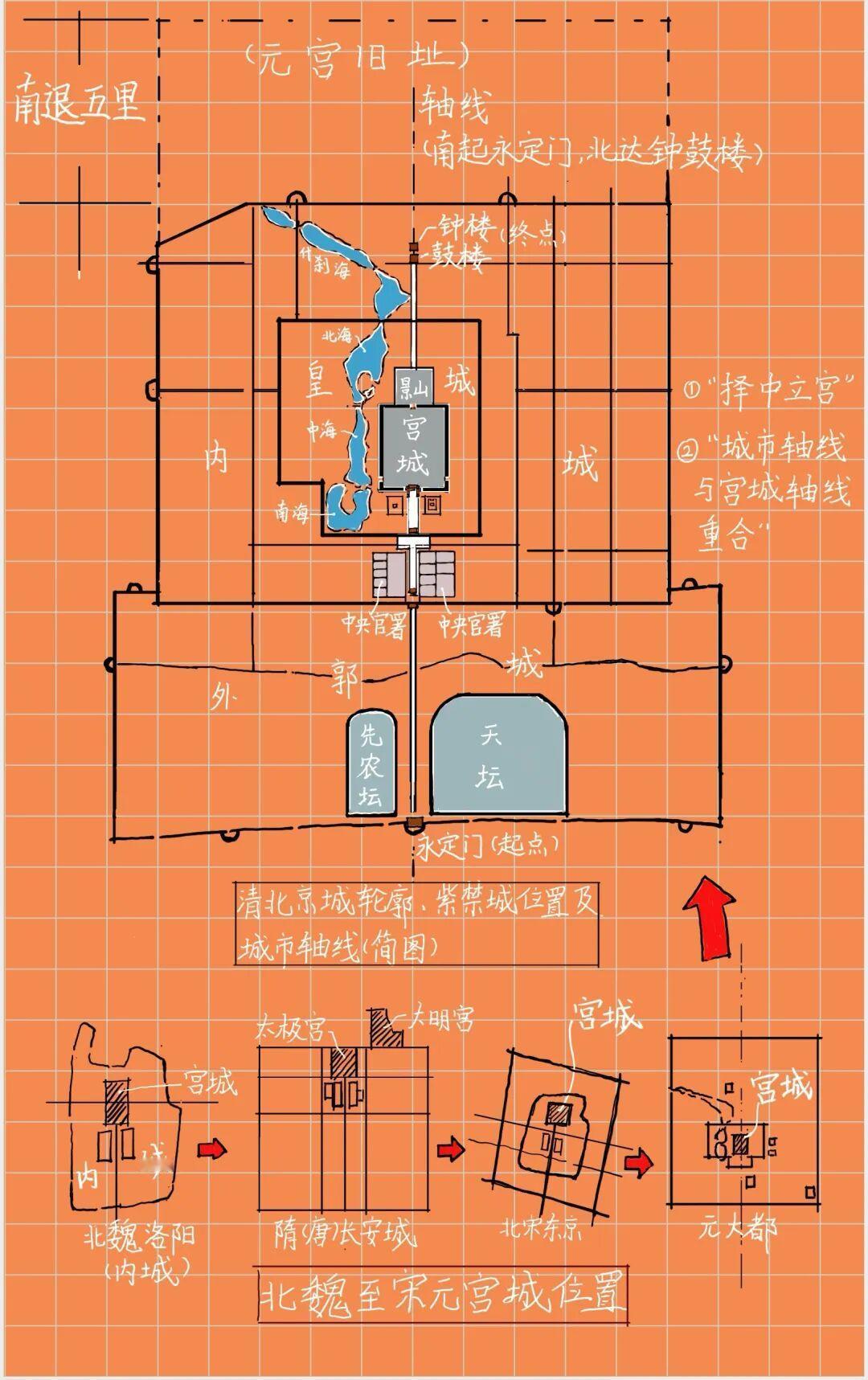

二、古代都城轴线制度
1. 中轴线制度传承脉络
北魏洛阳 → 隋唐长安 → 北宋汴京 → 元大都 → 明清北京，一脉承袭择中立宫、全城共用一条中轴线的礼制思想。

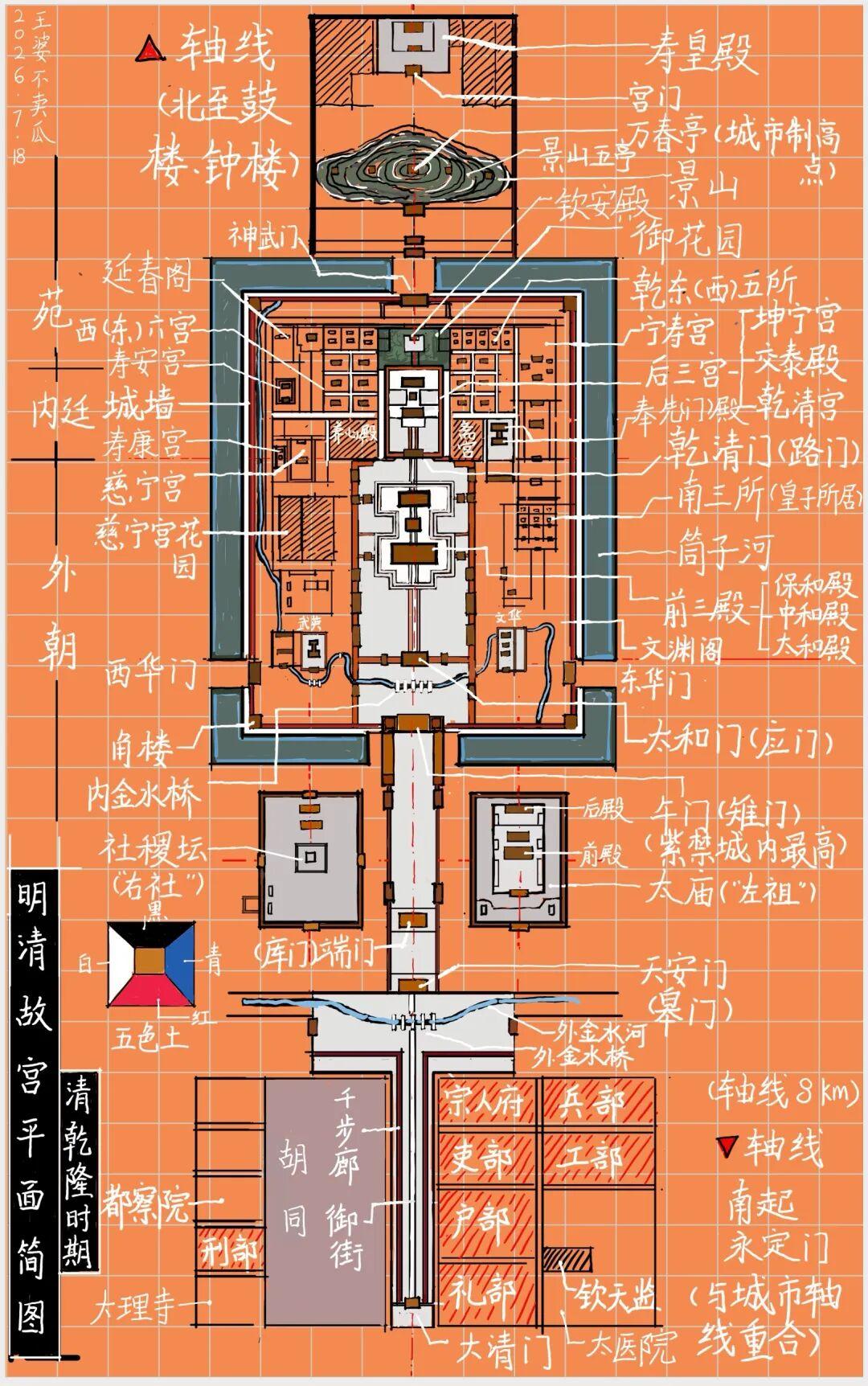

2. 明清北京轴线特点
轴线总长 8km：南端起点永定门→正阳门→紫禁城→景山→钟楼鼓楼收尾；
礼制布局：外城天坛、先农坛左右对称；紫禁城前朝（太和、中和、保和殿）理政、内廷（乾清宫、坤宁宫）居住，左祖右社（东侧太庙、西侧社稷坛）；
景山为全城制高点，强化皇权居中的布局理念。

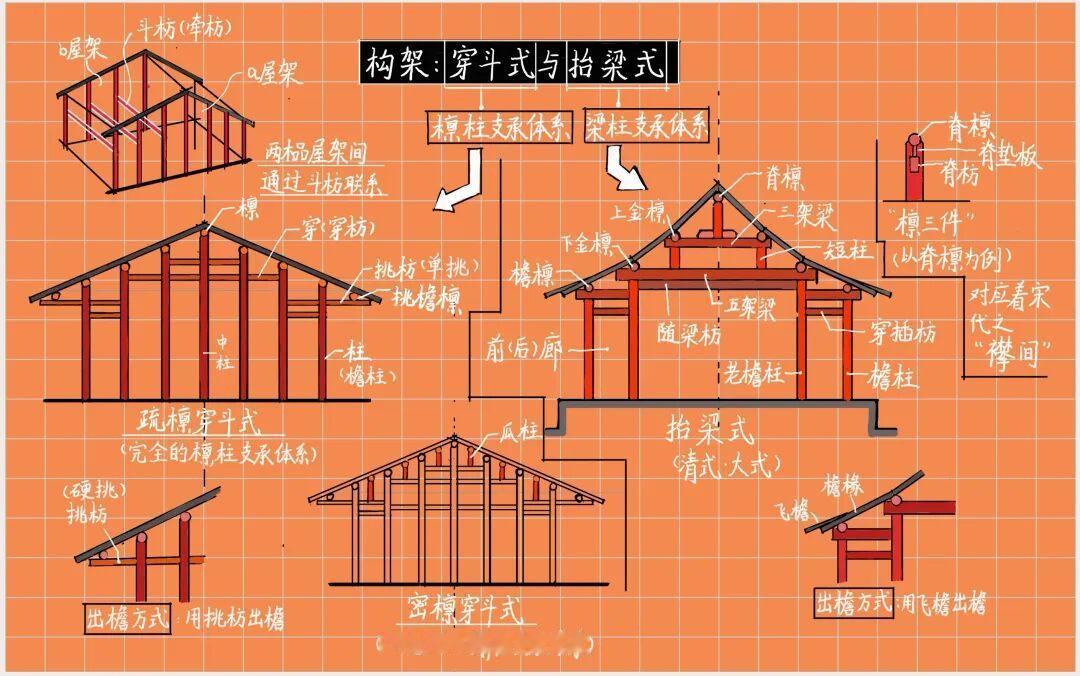

三、两大木构架体系：抬梁式 & 穿斗式
抬梁式（北方宫殿、庙宇主流，明清大式建筑）
逻辑：柱子上架梁，梁上再层层叠短梁（五架梁、三架梁）形成屋架；
优点：室内无立柱，内部空间开阔，适合宫殿、大殿；
出檐：依靠飞檐斗拱挑出屋檐。
穿斗式（南方民居主流，分疏檩、密檩两种）
逻辑：立柱直接顶住檩条，用穿枋横向串联所有柱子形成整体；
优点：整体性极强、抗震性能好，用料更小；缺点：屋内立柱密集，空间零碎；
出檐：依靠挑枋硬挑出檐，无需复杂斗拱。

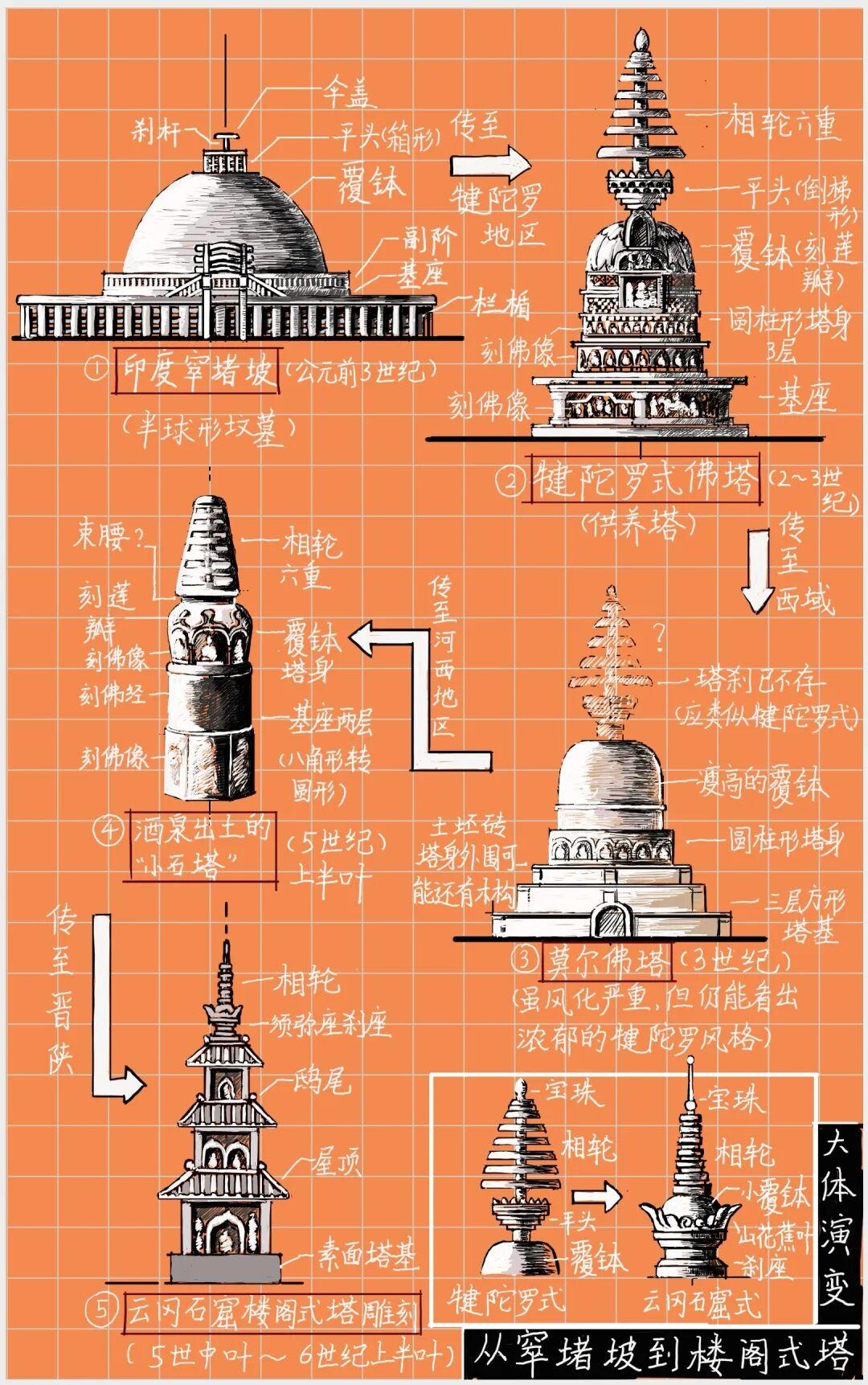

四、佛塔完整演化谱系（第 6 张）
源头：印度窣堵坡（半球坟冢，埋葬佛骨）；
西域改造：犍陀罗佛塔，加入基座、多层塔身；
传入河西：出现覆钵式小石塔；
汉化成型：魏晋时期结合中国木构楼阁，诞生楼阁式塔（云冈石窟样式），最终演化出中式砖塔、木塔。
五、三座山西唐代古塔构造拆解

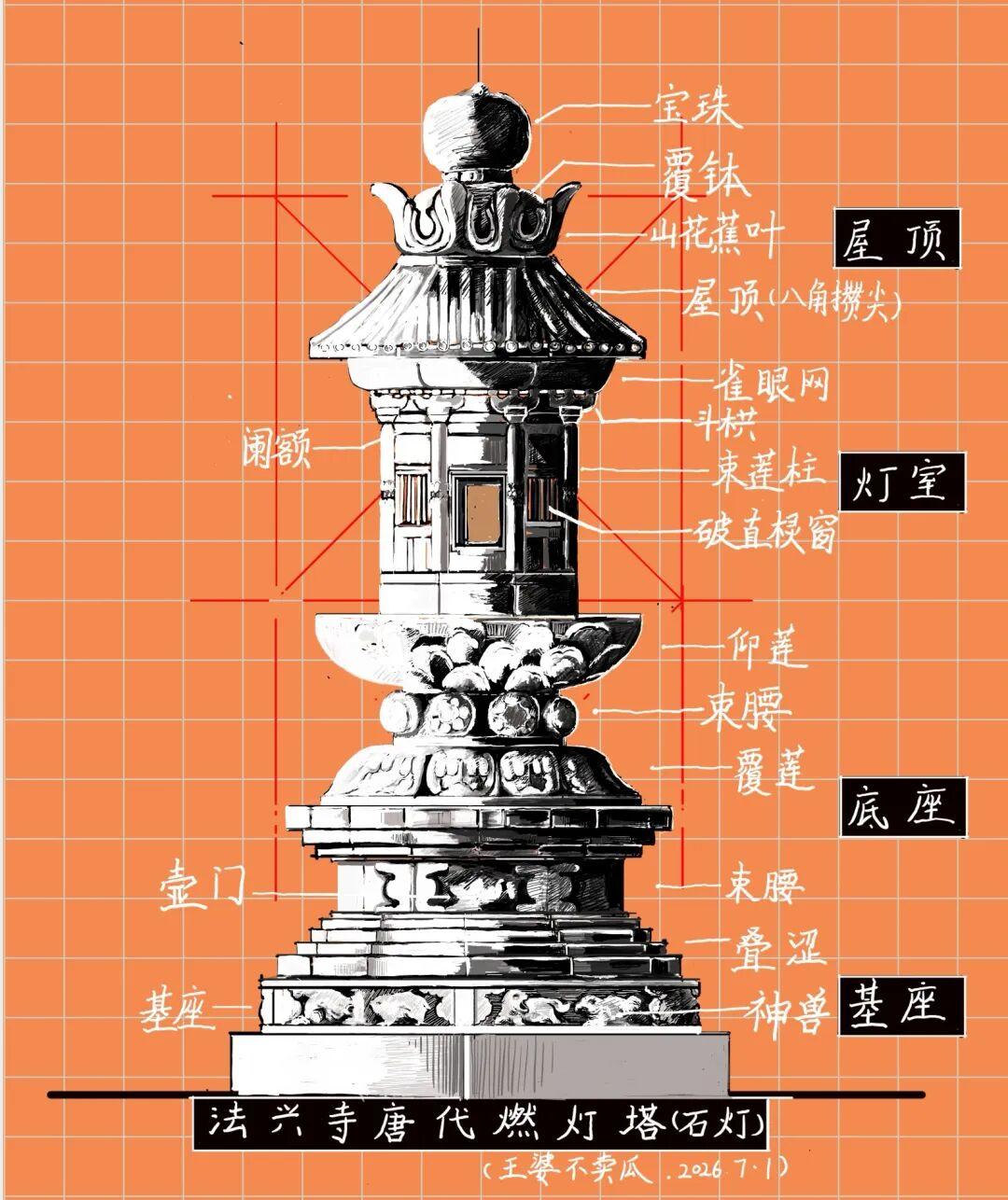

1. 法兴寺唐代燃灯塔（石灯）
分层结构：基座神兽层→仰莲底座→灯室（仿木门窗阑额斗拱）→八角攒尖屋顶、塔刹，完全复刻唐代小木作样貌。

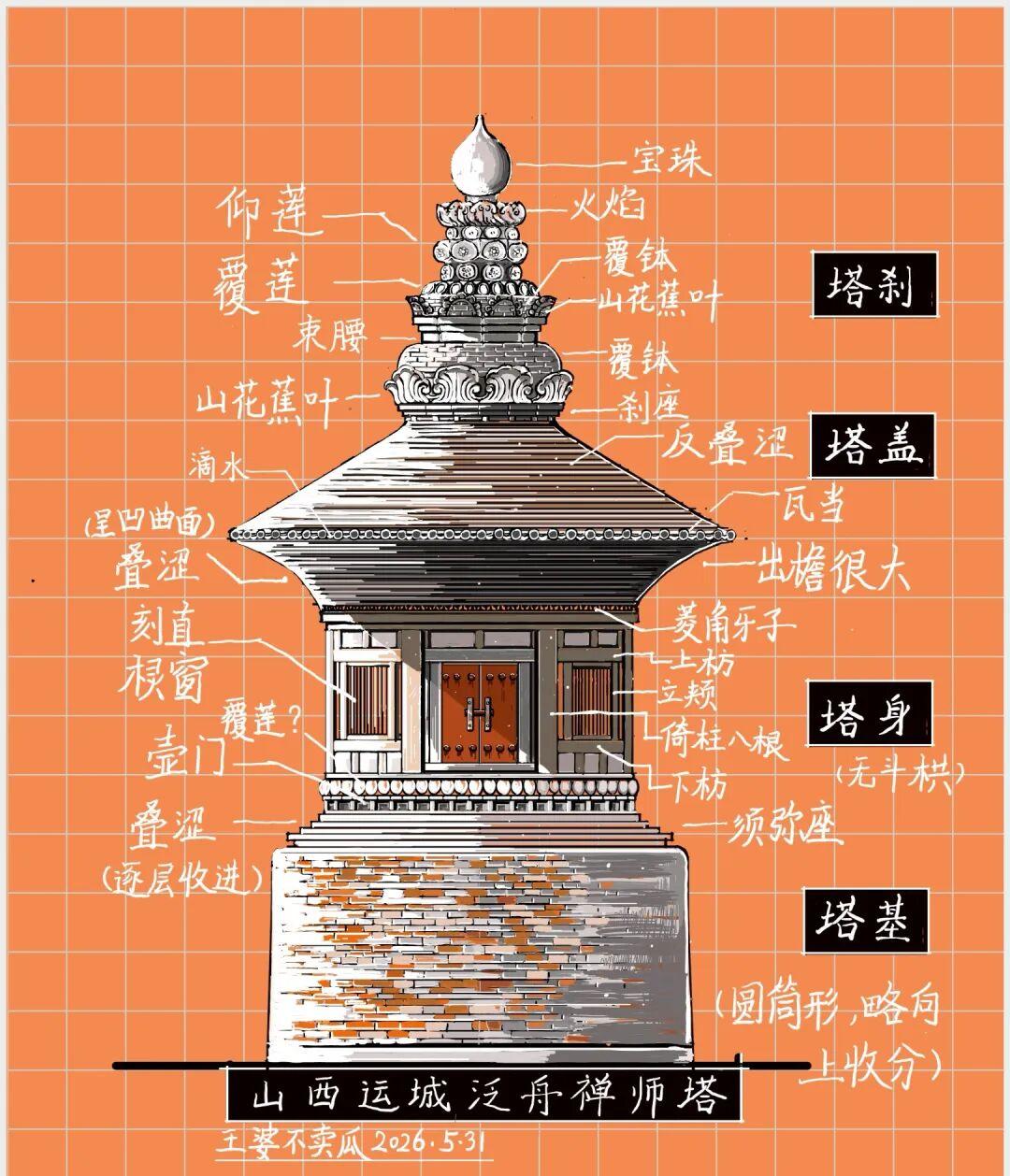

2. 泛舟禅师塔（运城，唐单层亭阁式塔）
圆筒形塔身，无斗拱，依靠叠涩砖向外挑出大出檐，唐代极简古塔代表。

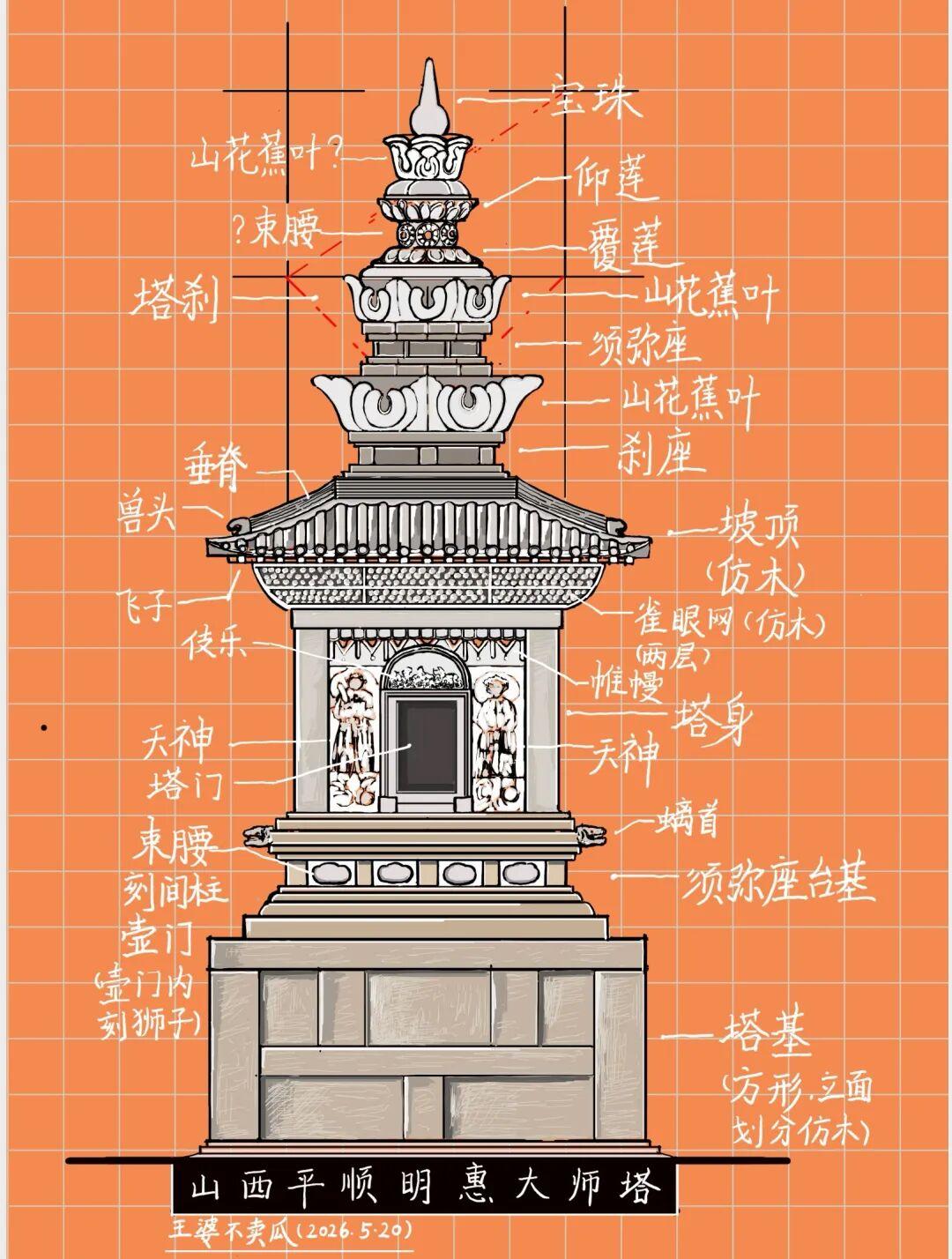

3. 明惠大师塔（平顺）
方形基座，塔身雕刻天神、伎乐，模仿木构殿堂门窗、屋檐，雕刻华丽，是晚唐石塔精品。


图：王婆不卖瓜
