三个模式，一个秘密，你会选哪个？

最近在研究开关电源，发现很多人都搞不清CCM、BCM和DCM这三种模式到底有啥区别。其实说白了，就是电感里的电流在一个开关周期里，会不会降到零的问题。

我打个比方吧，把电感想象成一个水桶，开关管就是水龙头，负载就是用水的人。CCM就像水龙头一直开着，水桶里始终有水，永远不空。DCM呢，就是水龙头开一下关一下，每次水桶里的水流干了才开下一轮。

BCM最特别，它刚好卡在中间，水桶里的水快流完的瞬间，水龙头又开了，一滴都不浪费。这三种模式不是谁设计出来的，而是电路自己根据负载大小做出的反应。

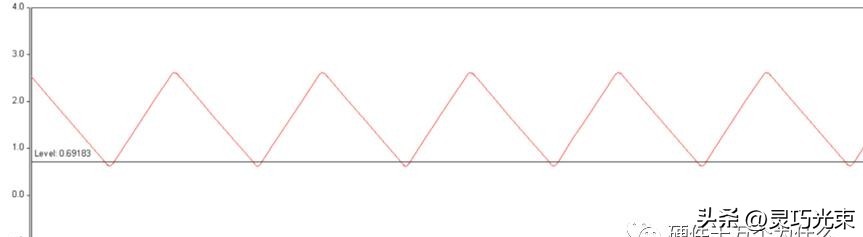

先说说CCM，连续导通模式。这种模式下，电感电流一直是正的，从不归零，就是一个锯齿波叠在直流信号上。能量传递就像接力赛，上一棒还没跑完，下一棒已经接上了。

这种模式的好处是纹波小，输出稳定，适合大电流的场合。比如电脑CPU的供电，或者快充充电器，都需要这种稳定的输出。但缺点也很明显，它需要很大的电感，成本高，而且轻载的时候效率特别差。

DCM就完全相反，断续导通模式。电流在每个周期都会归零，然后空出一段时间啥也不干。能量传递就像打点滴，一次给一点，然后歇一会。这种模式的好处是轻载效率高，因为它没有反向恢复损耗，可以用便宜点的二极管。

但缺点是纹波大，输出电压还会受负载影响，控制起来麻烦点。适合那些待机功耗要求高的设备，比如蓝牙耳机、智能手表之类的。

BCM临界导通模式，就是分界线。电流刚好在周期结束的时候归零，不多不少。这种模式效率不错，但频率会随着负载变化，搞不好电磁干扰会很大。

工程师在设计电源的时候，其实就在这几个模式里做选择。重载的时候用CCM，追求稳定和低纹波。轻载的时候切换到DCM，省电。不同模式之间还能自动切换，现在很多电源芯片都支持这种功能。

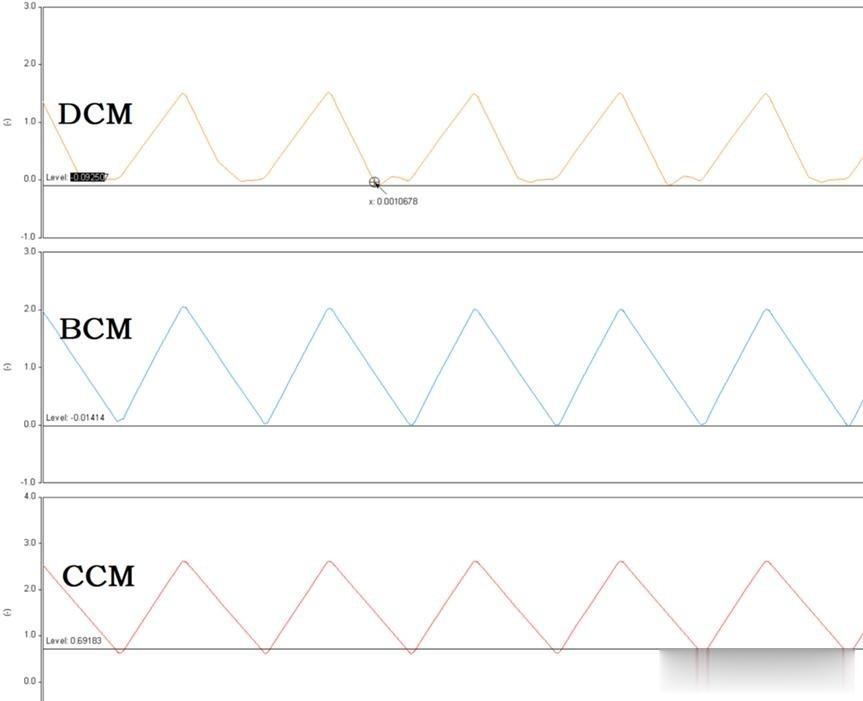

判断电路工作在哪种模式也很简单，拿示波器看电感电流波形就行。看到电流归零还有一段空白，那就是DCM。看到电流一直为正，那就是CCM。看到电流刚归零就上升，那就是BCM。

不同场景对模式的要求也不一样。大电流低电压的，比如手机快充，适合CCM。轻载待机的，比如物联网设备，适合DCM。中小功率的，比如笔记本适配器，可以试试BCM。

总的来说，这三种模式没有绝对的好坏，关键看用在什么地方。设计师的任务不是选一个模式，而是让电路在不同的负载下，自动切换到最合适的模式。这才是现代电源设计的精髓所在。
