一粒灰落上去，整个系统报废。
这台机器叫High-NA EUV光刻机，单台售价约4亿美元——比一架波音787还贵。它的制造商ASML，2026年第二季度数据显示：全球已投入实际运作的High-NA EUV只有10台，另有3台正在装机，累计曝光晶圆数刚突破135万片。四家客户，十台机器。这就是人类最尖端制造业的全部产能。
可光刻机，只是芯片制造这场“极限游戏”里的一环。真正的复杂，远不止一台机器。
你手机里那块芯片，是人类写过最复杂的“小说”做个思维实验。
假设你手里有一块3纳米芯片，指甲盖大小。按密度推算，它内部每平方毫米集成约2.5亿到3亿个晶体管。一块约100平方毫米的芯片，晶体管数量接近300亿。
300亿是什么概念？银河系恒星总数大约1000亿到4000亿颗。一块芯片上的晶体管，已经逼近银河系恒星总数的十分之一量级。
更疯的是，这300亿个晶体管不是平铺的。它们立体堆叠，垂直层数可以超过100层。每一层都要光刻、刻蚀、沉积、离子注入、清洗、检测——然后盖上去，再走一遍。一个4层金属层、0.13微米工艺的CMOS集成电路，制造工序有474个步骤，使用超过30个掩模层，其中212个步骤跟光刻曝光直接相关。注意，这还只是0.13微米，十几年前的老工艺。到了3纳米、2纳米节点，工序只会更密，掩模只会更狠。
换个比喻：造芯片，就像用一支比头发丝细几万倍的笔，在指甲盖大小的纸上写一部300亿字的小说。不是写一遍——是写完一层，盖住，再写一层，写一百多层。每写一层，笔尖误差不能超过几个原子。一笔写歪，整本小说作废。
2020年，全新ASIC芯片首次流片成功率还有32%。到2024年，跌到14%。十家公司开新芯片，将近九家第一次流片会失败。而一次3纳米流片，成本直接破1亿美元；5纳米也要4725万美元。钱花了，芯片没出来，半导体行业管这叫——“烧了一个亿听个响”。
光刻：人类最精密的“骗术”芯片制造的核心矛盾，一句话就能概括：你要在硅片上“画”出比光波长还小的图案。
这相当于用一根手指头，去指几公里外的一颗米粒——手指根本不够细，但你偏要把米粒的位置定准。光刻机的解法极其暴力：换更短波长的光。从汞灯的436纳米，到氟化氪准分子激光的248纳米，再到氟化氩的193纳米，最后杀到极紫外光的13.5纳米。每一次波长缩短，都是一场物理学和工程学的暴力革命。
13.5纳米是什么概念？相当于X射线波段。这种光在空气中会被吸收，所以整个光刻过程必须在真空里进行。这种光也无法用透镜折射——几乎所有材料对它都不透明。于是EUV光刻机干脆不用透镜，改用几十层钼/硅交替镀膜组成的布拉格反射镜。每一层膜的厚度精确到原子级别，这样的反射镜需要几十片，每片表面粗糙度控制在皮米量级。
ASML的High-NA EUV更进一步，把数值孔径从0.33拉到0.55。分辨率可以从13纳米推进到8纳米。代价呢？光学系统从全反射结构改成更复杂的变形镜组，整台机器体积和重量暴增，价格从Low-NA EUV的约2亿欧元，飙升到超过3.5亿欧元。
台积电副共同营运长张晓强公开表示：暂时不买。不是买不起——台积电2026年资本支出指引高达600亿至640亿美元。是觉得不划算。花4亿美元买一台设备，还得改整套工艺流程来适配它，投资回报率算不过来。

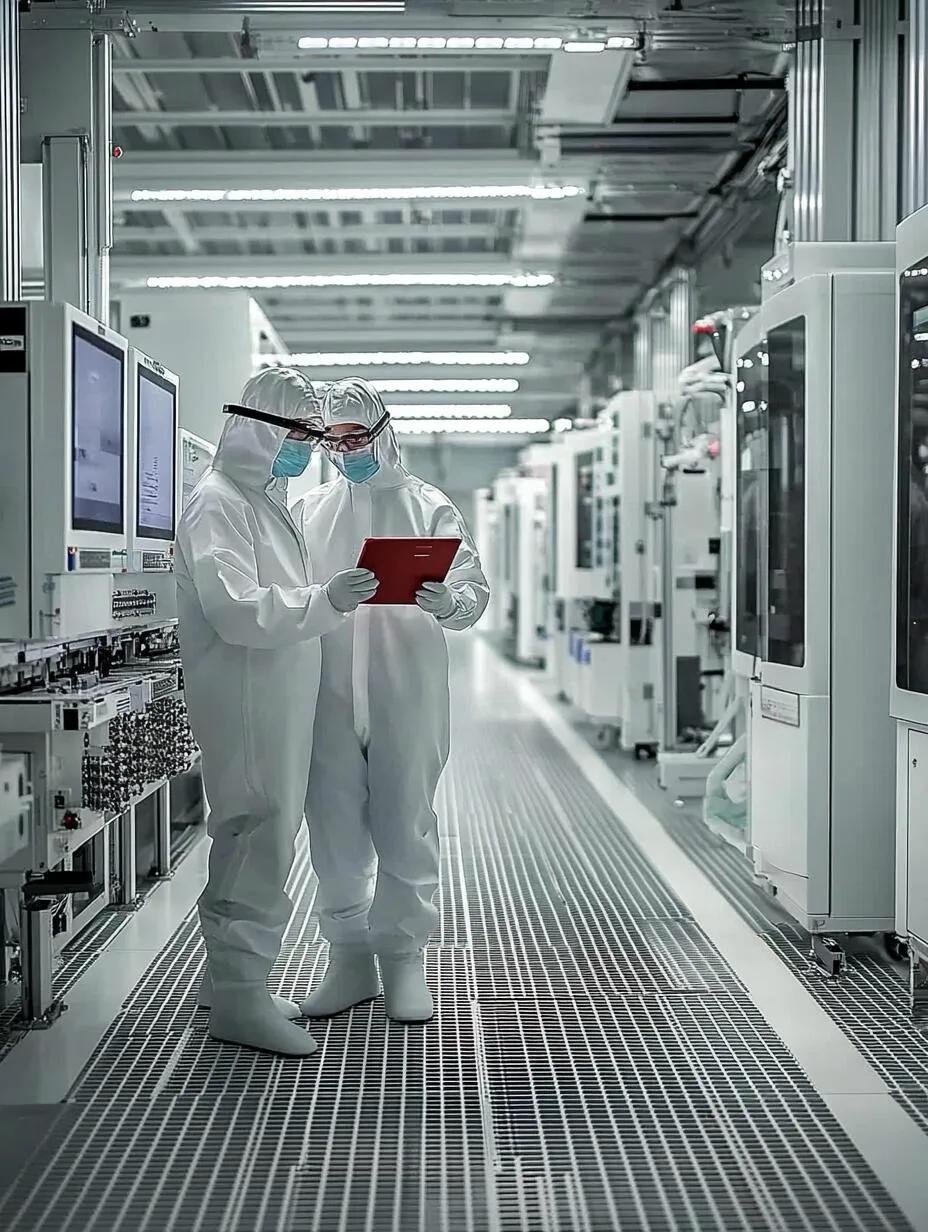

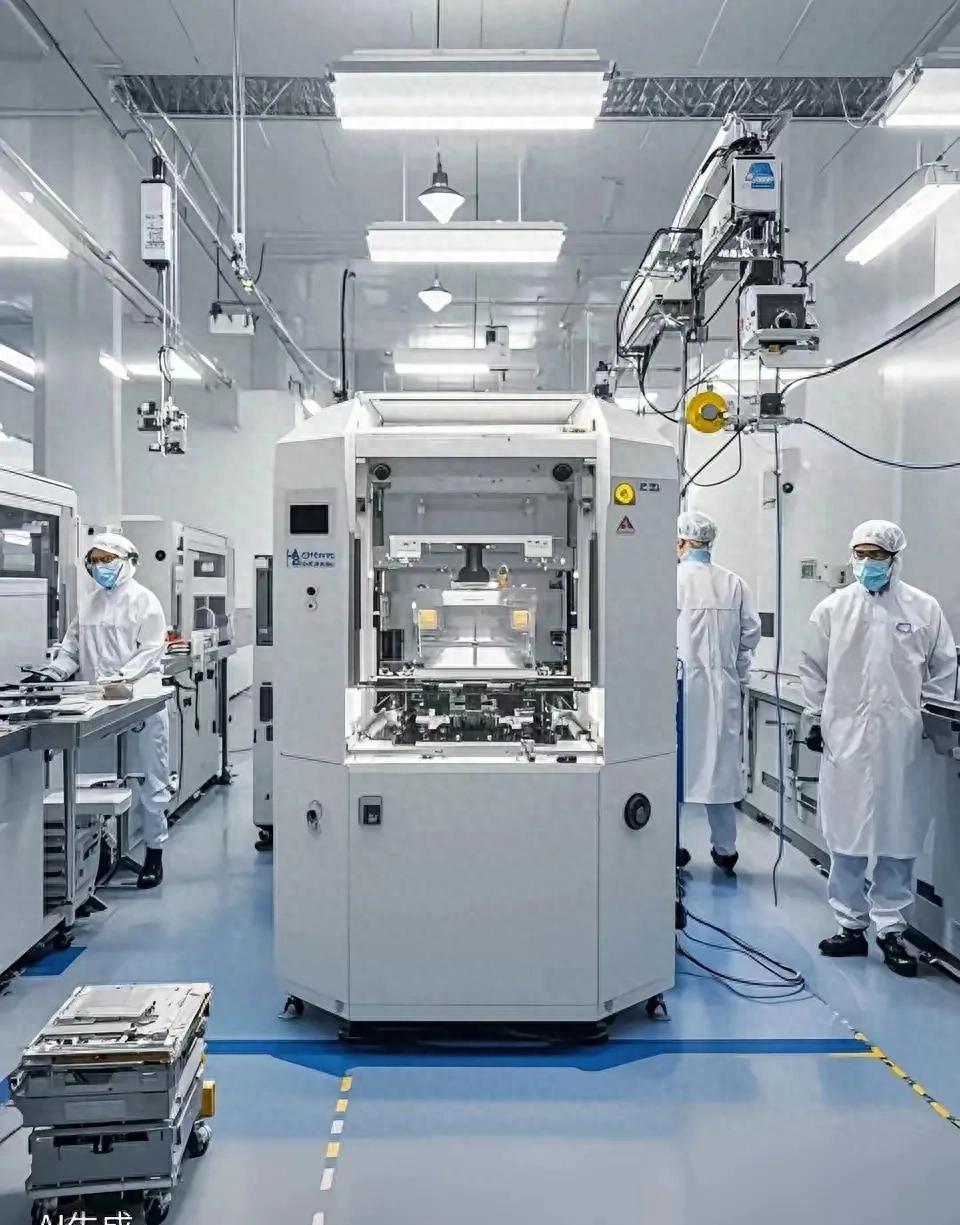

洁净室：在一个“没有灰尘”的宇宙里制造芯片制造对环境的要求，已经超出普通人的想象力边界。
国际半导体产业协会标准把洁净室分为ISO 1到9级。7纳米以下制程要求达到ISO 3级，每立方米空气中大于0.1微米的颗粒不超过1000个。到3纳米制程，要求直接跳到ISO 1级——每立方米大于0.1微米的颗粒不超过10个。
对比一下：你所在的城市空气里，每立方米大于0.1微米的颗粒数量是百万级的。也就是说，芯片工厂里的空气，比城市空气干净10万倍以上。
为了达到这个标准，洁净室换气次数超过每小时500次，天花板上的高效过滤器覆盖率超过80%。温度波动控制在±0.1℃以内，湿度偏差不超过±2%。EUV光刻机对振动的要求更变态——振动速度必须小于1微米每秒。为此，工厂基础要建在弹簧隔振器和气浮平台之上，基础振动控制在VC-D级。
换句话说，芯片工厂不仅要防尘，还要防震、防电磁干扰、防化学污染。一列地铁从几公里外经过，产生的微小震动都可能影响光刻精度。
良率：那个让三星“认怂”的词聊芯片制造，绕不开“良率”。它指的是晶圆上合格芯片的比例。听起来简单，却是整个半导体行业最残酷的生死线。
2026年7月，三星在SAFE Forum 2026论坛上正式确认：原定2027年量产的1.4纳米制程，将延后到2029年。整整两年。为什么？因为三星2纳米良率只有大约55%，连业界视为量产门槛的60%都没跨过去。
对比台积电：2纳米良率已经达到80%到90%，缺陷密度甚至提前两个季度达到3纳米世代的高标准。这意味着台积电的2纳米不仅良率高，良率爬升速度还比上一代更快。
背后的逻辑很冷酷：制程越先进，能容忍的误差越小。到了埃米世代，晶体管结构从FinFET转向全环绕栅极（GAA），栅极从三面包裹通道变成四面全包围，纳米片的厚度、间距和材料均匀性只要出现细微偏差，晶体管性能就直接崩盘。再加上背面供电技术需要把晶圆磨到极薄，再从背面打孔供电，对准精度和制程控制难度再上一个台阶。
三星不是不想追。是物理规律不让追。
沙子的“蜕变”：从沙滩到千亿分之一纯度所有这一切的起点，是一把沙子。
自然界中的硅以二氧化硅形式存在，纯度大约98%。要把它变成芯片原料，需要经过碳热还原得到冶金级硅，再通过西门子法化学反应和精馏提纯，最终获得电子级多晶硅，纯度高达99.999999999%——11个9。这意味着每千亿个硅原子中，杂质原子不超过一个。
然后，这些多晶硅要在1420℃以上的高温中熔化，用籽晶慢慢提拉，生长成直径300毫米的单晶硅锭。整个过程需要精确控制温度梯度、提拉速度和旋转速率，任何波动都会在晶格中留下缺陷。
一块300毫米晶圆从硅锭上切下来之后，表面平整度要求达到纳米级——大概相当于把地球表面起伏控制在几厘米以内。
而这，还只是“备料”。

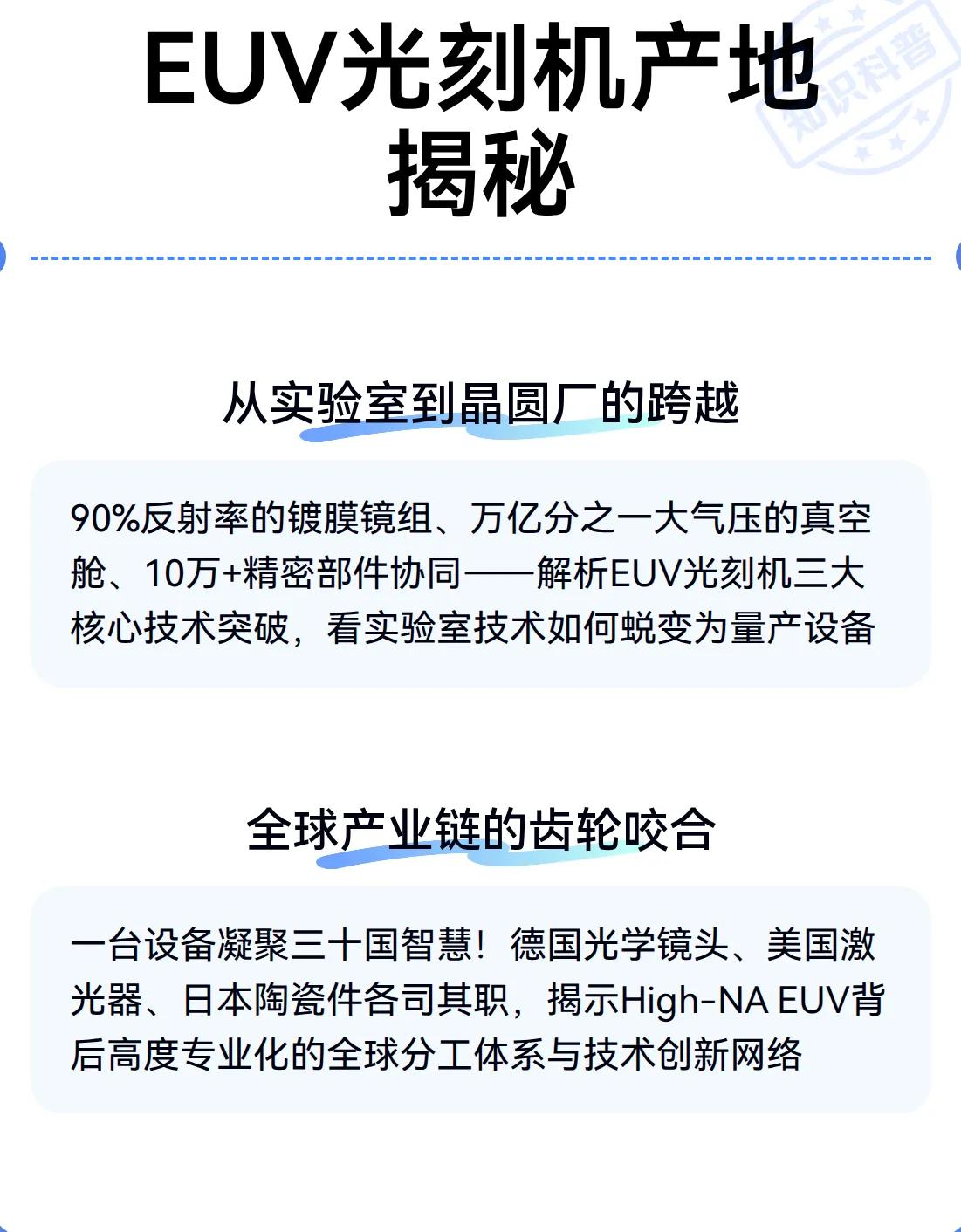

一台光刻机背后的全球权力地图EUV光刻机的供应链，可能是人类工业史上最极端的全球分工案例。
ASML在荷兰组装整机，但它不生产最关键的光学系统——那是德国蔡司的独家供应。蔡司为EUV光刻机提供的反射镜，表面精度达到皮米级，是人类有史以来制造的最光滑的人造物体。蔡司在这项技术上投入超过20年，至今没有第二家供应商能替代。
光源系统来自美国Cymer（已被ASML收购），高功率激光器来自德国TRUMPF。精密运动控制来自荷兰和德国的精密机械企业。整个系统集成超过10万个零部件，涉及全球数千家供应商。
ASML的EUV光刻机，一台机器需要40个集装箱才能运完，安装调试需要数月。High-NA EUV更极端：全球目前只有4家客户完成了共10台装机并投入运作。2026年7月，High-NA EUV机队可用率刚刚提升到84%，预计年底达到90%，中长期目标93%。
什么叫可用率？就是一年中这台机器能用于实际生产的时间占比。一台4亿美元的机器，如果可用率只有84%，意味着一年中有近两个月在停机维护或调试。这，就是目前人类技术能做到的极限。
钱：一场没有退路的豪赌最后，聊聊钱。
台积电2026年资本支出指引上调至600亿至640亿美元。什么概念？这比很多国家的年度GDP还高。而这只是一家公司的年度资本开支。
台积电在美国亚利桑那州的建厂成本，是台湾地区的四到五倍。CFO黄仁昭坦言，海外建厂会对利润率形成稀释，“2024到2029这五年里，稀释起初约为每年2到3个百分点”。明知道亏钱还要投，因为客户在美国，不投就丢单。
三星呢？2026年资本支出预计增长40%。但一边烧钱，一边良率上不去，这就是最尴尬的局面——钱花了，技术没追上，客户还在流失。2026年第二季度，三星晶圆代工市场份额降至5.9%，被台积电的72.5%甩开了66.6个百分点。而中芯国际以5.4%的市场份额紧咬其后，差距已缩至0.5个百分点。
先进制程每万片晶圆产能的设备投资，28纳米是7.9亿美元，14纳米是12.54亿美元，到了7纳米直接翻倍，3纳米/5纳米还要继续涨。花出去的钱，堆起来是一座山。收不回来，就是一座坟。
摩尔定律的墓碑，还立在吗？1965年，戈登·摩尔写下那条著名的定律：集成电路上可容纳的晶体管数目，约每两年翻一番。这条定律驱动了整个信息革命。
但物理规律不跟你讲情怀。晶体管已经小到只有几十个原子的宽度，量子隧穿效应开始捣乱——电子会“穿墙而过”，不受控制。到了埃米世代，全环绕栅极、背面供电、High-NA EUV，每一项都是对物理学极限的正面硬刚。
三星推迟1.4纳米，不是因为它不想跑，是因为它跑不动了。台积电虽然领先，但A14制程预计2028年量产，A13和A12规划2029年——节奏也在放缓。摩尔定律没有死，但它已经从一个“预测”，变成了一个“愿望”。
芯片制造的复杂，归根到底是一个简单的事实：人类在用光、化学和原子级别的操控，把一块沙子变成改变世界的大脑。而这个过程，每一步都在挑战工程学的天花板。
下一次你拿起手机刷短视频的时候，可以想一想——你手里那块芯片上，有300亿个晶体管正在同时工作。它们的制造过程涉及全球数十个国家、数千家供应商、几百道工序，经过了人类有史以来最精密的机器，在一个比城市空气干净10万倍的环境中诞生。
而你，只花了不到一秒钟，就打开了它。
